Przetwornik elektrostatyczny XStat CLS i przetwornik wysoko-tonowy Folded Motion

Tym co naprawdę wyróżnia Motif X jest innowacyjny przetwornik wysokotonowy w technologii Folded Motion ustawiony tuż za panelem elektrostatycznym XStat w unikalnej obudowie, która daje wizualnie wygląd jednorodnego panelu. Dzięki braku konieczności montażu gabarytowego głośnika wysokotonowego z przodu panelu ESL, Motif X eliminuje dyfrakcję wysokich częstotliwości. Ten unikalny system montażu zwiększa koherencję fazową średnich/wysokich częstotliwości i zgranie czasowe oferując jednocześnie doskonałą charakterystykę rozpraszania. Technologia Folded Motion okazuje się idealna dla paneli elektrostatycznych zapewniając błyskawiczną odpowiedź czasową. W połączeniu z dużą powierzchnią (8 razy większa od typowej kopułka) tworzą jasny, dynamiczny i precyzyjny dźwięk.


Curvilinear Line Source elektrostatyczny panel

Jeden z oryginalnych przełomów MartinLogan - Technologia CLS była niezbędnym składnikiem każdego głośnika elektrostatycznego, jaki wyprodukowaliśmy. Firmowe metody produkcji pozwalają tworzyć panele elektrostatyczne w formie wycinków cylindra. Ich delikatne zakrzywienia poziome rozwiązują problem osiągnięcia dobrego rozpraszania wysokich tonów z dużej powierzchni promieniującej bez narażanie ogólnej jakości dźwięku.

Chociaż stojany, będące elementem panelu elektrostatycznego, powinny być absolutnie nieruchome, przenoszą one sygnały audio poruszające membraną i poruszające powietrze, w wyniku czego powstaje dźwięk. Ponieważ membrana znajduje się pomiędzy stojanami, muszą one być perforowane w celu umożliwienia przejścia dźwięku. Jednocześnie jednak muszą być wystarczający sztywne, żeby pozostać absolutnie nieruchomymi pomimo silnych sił elektrostatycznych popychającymi i pociągającymi je podczas pracy.

Konstrukcja MartinLogan MicroPerf optymalizuje te wymagania poprzez zmniejszenie rozmiaru poszczególnych otworów, zwiększając jednocześnie ich ilość. MicroPerf zapewnia prawie dwukrotnie większą efektywną powierzchnię promieniującą membrany bez narażenia integralności strukturalnej. Wynikający z tego wzrost mocy i efektywności sprawia, że panele mogą być mniejsze bez poświęcania wydajności - albo na doświadczenie znaczącego skoku w paśmie i dynamice bez potrzeby zwiększania rozmiarów.

Koniec końców głośnik nie może grać lepiej od sygnału, który go napędza. Najnowocześniejszy transformator toroidalny MartinLogan i inżynieria interfejsu elektrycznego zapewniają całkowicie przezroczyste połączenie od wzmacniacza do panelu elektrostatycznego. Wynikiem jest dźwięk o niezrównanej czystości, precyzji i otwartości - najlepsze, co tylko można osiągnąć w głośniku.

Głośnik elektrostatyczny

Podobnie jak przetwornik wstęgowy, głośnik elektrostatyczny wykorzystuje cienką membranę do wprawienia powietrza w ruch. Na tym jednak kończą się podobieństwa. Podczas gdy oba - dynamiczne i wstęgowe głośniki są przetwornikami elektromagnetycznymi, działającymi na zasadzie indukcji magnetycznej, głośnik elektrostatyczny wykorzystuje zupełnie inną zasadę oddziaływań elektrostatycznych.

Bezdyskusyjnie nie można mówić o kolumnach elektrostatycznych bez wspomnienia o klasycznej konstrukcji tego typu - the Quad ESL-57, stworzonej w 1957 r. przez Peter'a Walker'a. Model ESL-57 zrewolucjonizował standard przejrzystości zaraz po jego przedstawieniu i wciąż utrzymuje to miano niemal 50 lat później. Pierwsze doświadczenia wielu słuchaczy z high-audio są związane z ESL-57. Wielu konstruktorów kolumnn elektrostatycznych wciąż posiada parę wspomnianego modelu, traktując go jako produkt referencyjny. ESL-57 nie dostarczają wiele basu, nie grają bardzo głośno, oraz produkują bardzo wąskie słodkiego pasmo, ale kiedy obsługujemy je w ramach tych ograniczeń, są magiczne.

Głośnik elektrostatyczny (niekiedy nazywany ESL) tworzy, cienka ruchoma membrana wytworzona z transparentnej folii Mylar, naciągniętej pomiędzy dwoma statycznymi elementami nazywanymi stojanami. Membrana jest polaryzowana wysokim napięciem względem stojanów. Doprowadzony zostaje tam sygnał audio, w wyniku czego pojawia się pole elektrostatyczne odpowiadające doprowadzonemu sygnałowi. Zmienne pole elektrostatyczne wokół stojanów wchodzi w interakcję ze stałym polem membrany, popychając i wyciągając membranę co tworzy dźwięk. Jeden ze stojanów odpowiada za wyciąganie drugi za popychanie membrany. Ilustracja powyżej ukazuje jeszcze dynamiczny woofer jako część hybrydowej kolumny dynamiczno/elektrostatycznej.

Napięcia służące do obsługi kolumny elektrostatycznej są bardzo wysokie. Napięcie polaryzujące może osiągnąć wartość nawet 10,000 V (10kV). Dodatkowo sygnał audio jest wzmacniany od kilkudziesięciu do kilku tysięcy woltów przez krokowy transformator wewnątrz głośnika. Tak wysokie napięcie są wymagane do wytworzenia pola elektrostatycznego wokół membrany i stojanów.

Stojany są często pokryte materiałem izolacyjnym, aby zapobiec iskrzeniu przy przeskokach ładunków pomiędzy elementami. Mimo to jeśli głośniki zostaną przesterowane, wolne elektrony mogą przechodzić do powietrza jonizując je w ten sposób i zapewniając w ten sposób ścieżkę przewodzącą dla ładunków elektrycznych. Duże wychylenie membrany - np. podczas głośnego odsłuchu - umieszcza membranę bliżej stojanów i również wywołuje iskrzenie. Może to uszkodzić panel elektrostatyczny tworząć małe dziury w membranie. Iskrzenie jest większym problemem w wilgotnych pomieszczeniach niż w suchych ponieważ wilgoć powoduje lepszą przewodność między stojanami, a powietrzem.

Panele elektrostatyczne często dzieli się na kilka mniejszych części, aby zmniejszyć skutki rezonansów membrany. Niektóre panele są zakrzywione zmniejszając tym samym nierówności rozchodzenie się promieniowania w zakresie wysokich częstotliwości. Efekt pojawia się, gdy długość fali jest mniejsza od membrany.

Prosta instalacja i ustawienie

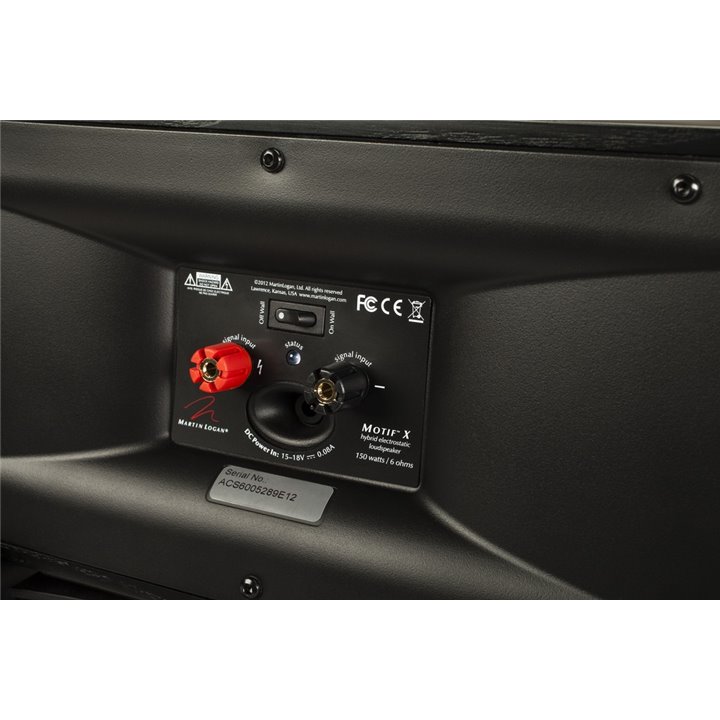

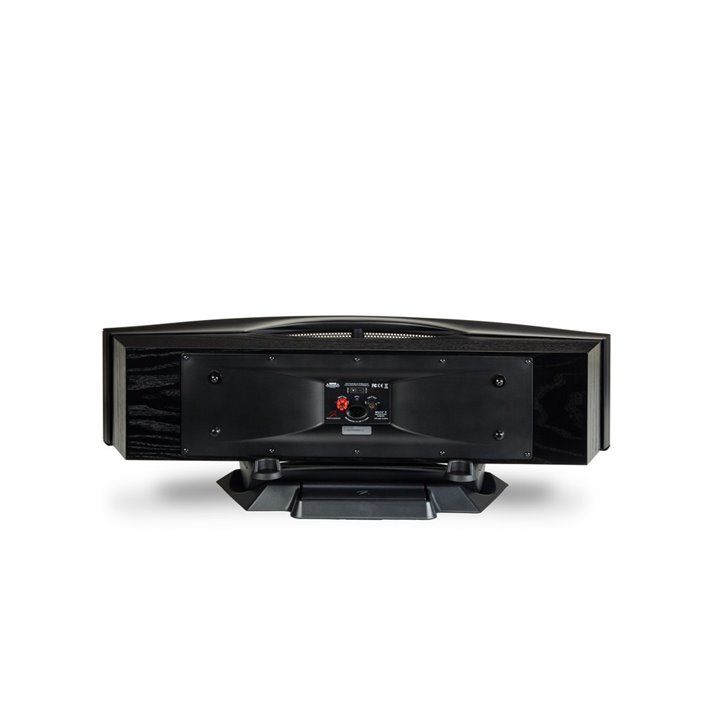

Łatwe w podłączeniu zasilanie nisko napięciowe DC eliminuje potrzebę użycia tradycyjnego ciężkiego kabla zwiększając jednocześnie elastyczność całej instalacji. Firmowe terminale głośnikowe Martin Logan ułatwiają zarządzanie pozostałymi kablami. Każdy głośnik posiada w zestawie obrotowy stojak pozwalający na łatwą instalację "set-top". Jednocześnie istnieje możliwość przymocowania Motif X do ściany w orientacji poziomej lub pionowej (na przykład pod lub obok ekranu).



Membrana aluminiowa o niskich zniekształceniach

Poprzez wyeliminowanie zakrzywień membrany, aluminiowe przetworniki pomogły naszym zaawansowanym technologicznie wooferom osiągnąć niskie poziomy zniekształceń wymagane dla idealnej integracji brzmieniowej z naszymi panelami elektrostatycznymi.

Zwrotnice Vojtko

Firmowa technologia filtrowania Vojtko wykorzystana jest w przetwornikach Stage. Ta audiofilskiej jakości sieć, pochodząca z głośnika CLX, jest ostrożnie, ręcznie składana z wykorzystaniem połączeń punkt do punktu, polipropylenowych kondensatorów, cewek powietrznych i firmowo zwijanego transformatora toroidalnego. Ta precyzyjnie dopasowana sieć zachowuje nawet najbardziej mikroskopijne niuanse dźwiękowe, obsługując jednocześnie pełną dynamikę dowolnego źródła.
