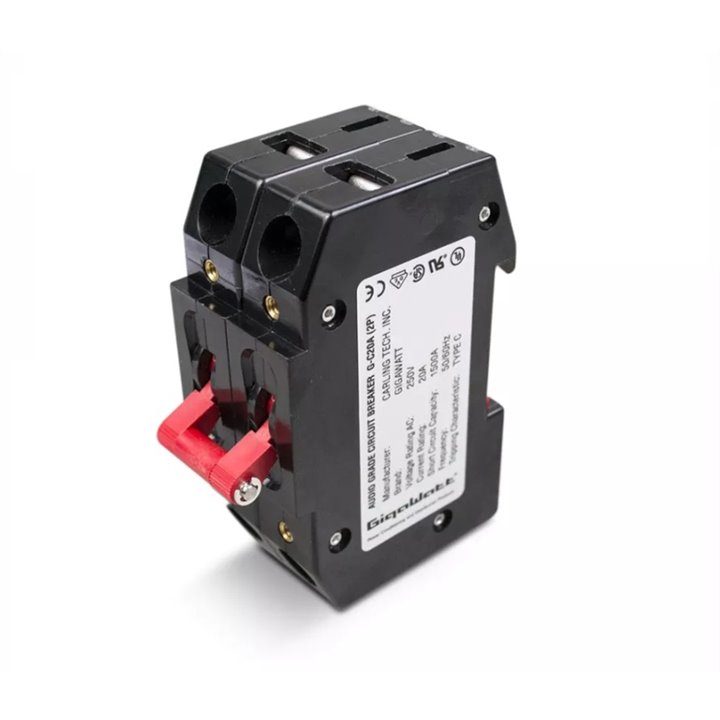

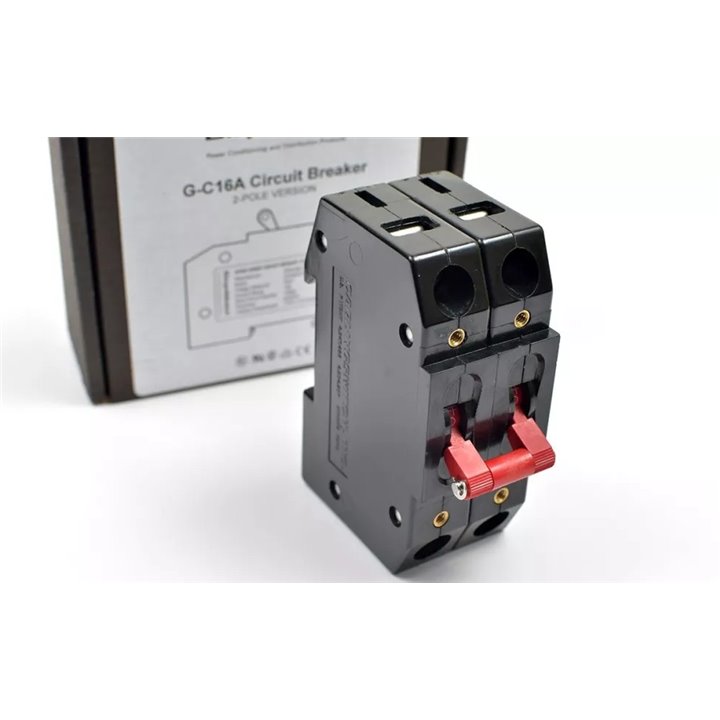

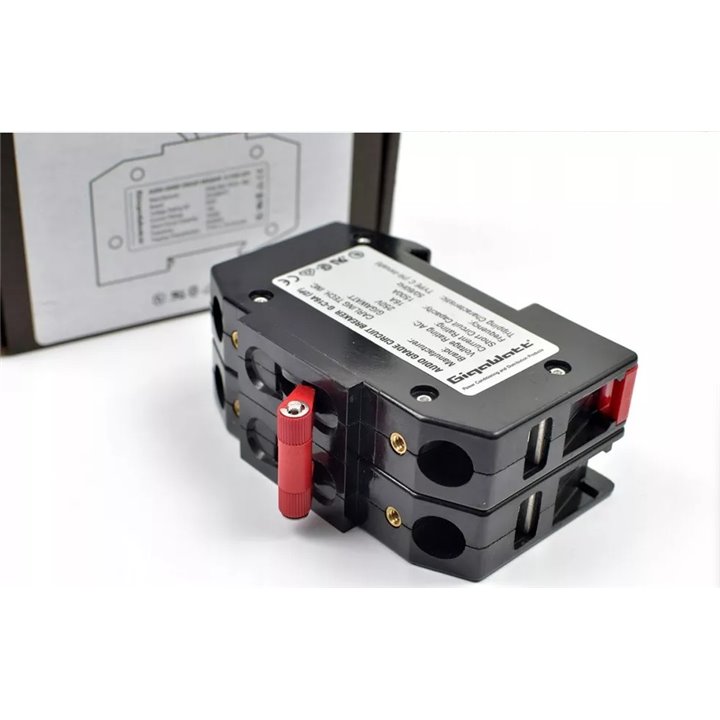

GigaWatt G-16A 2P to 2-biegunowy wyłącznik przeznaczony do ochrony obwodów w urządzeniach
elektrycznych niskonapięciowych 110-230 VAC. Stosowany jest jako element dodatkowego
zabezpieczenia przed przeciążeniem linii zasilającej GigaWatt LC-Y EVO wraz z urządzeniami takimi
jak kondycjonery sieciowe lub listwy zasilające marki GigaWatt. Wyłącznik G-16A 1P został
przetestowany zgodnie z normą DIN EN 60934 (VDE 0642):2013-11; EN 60934:2001+A1:2007+A2:2013
(wyłączniki do zastosowań domowych i podobnych) i musi być używany razem z głównym
urządzeniem zabezpieczającym przed zwarciem (SCPD) zainstalowanym przed nim.

Wersja 2P - z dwoma stykami roboczymi w chwili zadziałania zabezpiecza (odcina) jednocześnie
przewód fazowy jak i neutralny.

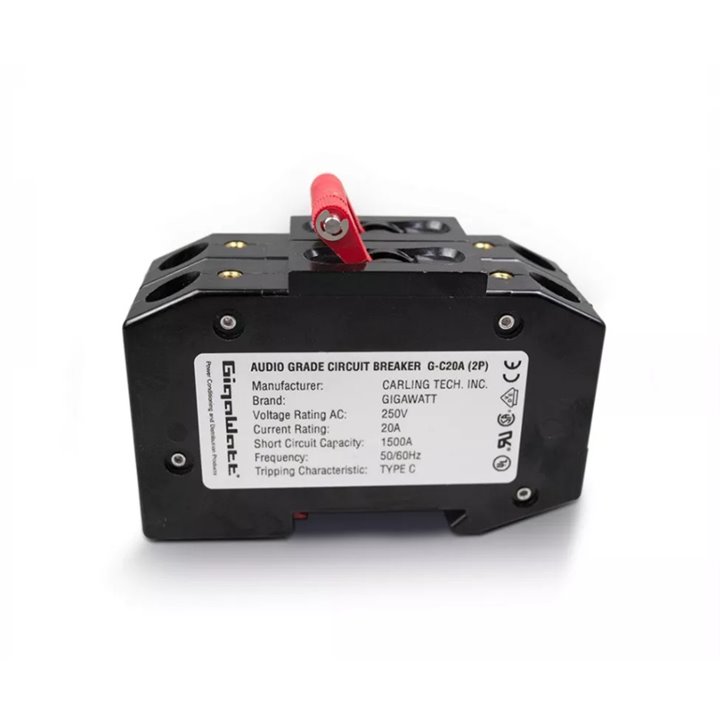

W porównaniu z poprzednią, wycofaną z oferty wersją wyłącznika G-C20A, to w nowy typ
bezpiecznika posiada znacznie większą odporność na wartość chwilowego, początkowego prądu
rozruchowego (Hi-Inrush). Jest to niezwykle istotne z uwagi na to, że urządzenia audio-video
(szczególnie prądożerne końcówki mocy) mają inną charakterystykę obciążenia od zwykłych
domowych odbiorników prądu. W chwili włączenia wzmacniacza w ciągu pierwszych milisekund prąd
pobierany przez taki odbiornik (prąd rozruchowy) może być nawet 25 razy większy niż pobór prądu
podczas normalnej pracy. Wysoka wartość prądu rozruchowego powoduje wypalanie styków w
bezpiecznikach i wyłącznikach, a w konsekwencji ich uszkodzenie.

Podzespół ten jest wytwarzany w USA przez firmę Carling Technologies, według specyfikacji firmy
GigaWatt. Pełni on rolę elementu kontrolującego wartość prądu przepływającego przez linię
zasilającą w instalacjach audio-video. Wyłącznik hydrauliczno-magnetyczny zawiera między innymi
cewkę indukcyjną, która wytwarza pole magnetyczne proporcjonalne do przepływającego przez nią
prądu. Po przekroczeniu określonej wartości prądu, pole magnetyczne powoduje precyzyjne
zadziałanie wyłącznika w odpowiednim czasie poprzez otwarcie styków i odłączenie od prądu
chronionego obwodu.

Wyłącznik przeciążeniowy G-16A 2P posiada zaawansowaną konstrukcję. Niezwykle solidne styki
zapewniają pewny kontakt. Natomiast innowacyjny system cewki, której rdzeń porusza się
niemagnetycznej tubie wypełnionej specjalnym oleistym fluidem, może mieć różną gęstość, dzięki
czemu można precyzyjnie kształtować charakterystykę opóźnienia zadziałania i regulować proces
wyłączenia. Nowe wyłączniki zaprojektowane są tak, że nie są wrażliwe na nagłe zmiany obciążenia
w szczycie - tak jak zwykłe, tradycyjne zabezpieczenia - i uaktywniają się tylko w ostateczności po
przekroczeniu bezpiecznych wartości przez dłuższy okres czasu. Umożliwia to załączenie prądów
rozruchowych dwadzieścia pięć razy wyższych niż nominalny prąd zabezpieczenia (400A) co
gwarantuje wieloletnią, bezawaryjną pracę.

Wyłącznik GigaWatt G-16A 2P pozbawiony jest typowych wad bezpieczników topikowych czy
termicznych, wraz z wszystkimi negatywnymi cechami, jakie są następstwem ich prostej
budowy. Bezpieczniki topikowe - nawet te audiofilskie - poza oczywistymi właściwościami
zabezpieczającymi posiadają jeden newralgiczny słaby punkt wykluczający je w ogóle z
zastosowań audio - dławienie pełnej mocy dostarczanej do chronionego obwodu. Mankament ten
jest konsekwencją znikomego przekroju poprzecznego elementu ochronnego, którym jest zazwyczaj
cieniutki drucik miedziany, bądź srebrny - czego pozbawione są wyłączniki nadprądowe GigaWatta.

G-16A 2P wyróżnia się solidną konstrukcją, wysoką jakością wewnętrznych elementów, odpornością
na wstrząsy oraz stabilnością pracy bez negatywnego wpływu wahań temperatury. Obudowę
wyłączników wykonano z czarnej żywicy fenolowo-formaldehydowej co gwarantuje jej niezwykłą
sztywność niepalność, nietopliwość, antystatyczność, niskie przewodnictwo elektryczne i cieplne
oraz względnie dużą odporność chemiczną. Wewnętrzne elementy uczestniczące w przewodzeniu
prądu wykonano z miedzianych detali i łączników o dużym przekroju, samą zaś cewkę nawinięto
grubym miedzianym drutem niepowodującym strat czy dławienia. Główny element kontaktowy
wykonano ze srebra o dużej powierzchni styku.

Wyłączniki montowane są na standardową szynę DIN, a można je podłączyć zarówno gołą żyłą jak i
widełkami. Konstrukcja wyłączników wyklucza możliwość bezpośredniego kontaktu ręki czy palców z
terminalami podłączeniowymi będącymi pod napięciem.

UWAGA: Prace instalacyjne narażają na bezpośredni kontakt z niebezpiecznym dla życia wysokim
napięciem. Istnieje ryzyko porażenia prądem elektrycznym! Czynności związane z montażem
instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel zaznajomiony z
odpowiednimi przepisami (DIN VDE 0100 i IEC 664 lub DIN VDE 0110).

Wyłącznik jest zgodny z następującymi aprobatami technicznymi (organy nadzoru i deklaracje
zgodności):

- UL Recognized - UL Standard 1077: Component Recognition Program as Protectors, Supplementary
(Guide QVNU2, File E75596)

- UL Listed - UL Standard 508: Switches, Industrial Control (Guide NRNT2, File E148683)

- CSA Accepted - Component Supplementary Protector under Class 3215 30, File 047848 0 000 CSA
Standard C22.2 No. 235

- VDE Certified - Circuit-breakers for equipment (CBE) EN60934, VDE 0642 under File No. 10537

- CE - Certification Mark
