Filtr sieciowy z przewodem zasilającym

Gigawatt POWERPRIME jest pierwszym modelem z nowej rodziny kondycjonerów, wyznaczającym trendy dla przyszłych koncepcji projektowych firmy. Konstrukcja oparta jest na innowacyjnych rozwiązaniach które sukcesywnie wdrażane będą w następnych produktach.

POWERPRIME zapewnia skuteczną ochronę przeciwprzepięciową,  dostarczając jednocześnie czystej, odpowiednio przefiltrowanej energii do podłączonych urządzeń, co czyni go niezbędnym elementem każdego współczesnego systemu audio/video.

BUDOWA:

Wszystkie elementy urządzenia zamontowane są w nowym, sztywnym, stalowo-aluminiowym chassis, o modułowej budowie, które pozwala na montaż gniazd w różnych standardach.

Obudowa spoczywa na antywibracyjnych nóżkach, które izolują urządzenie niepożądanych wibracji pochodzących z podłoża.

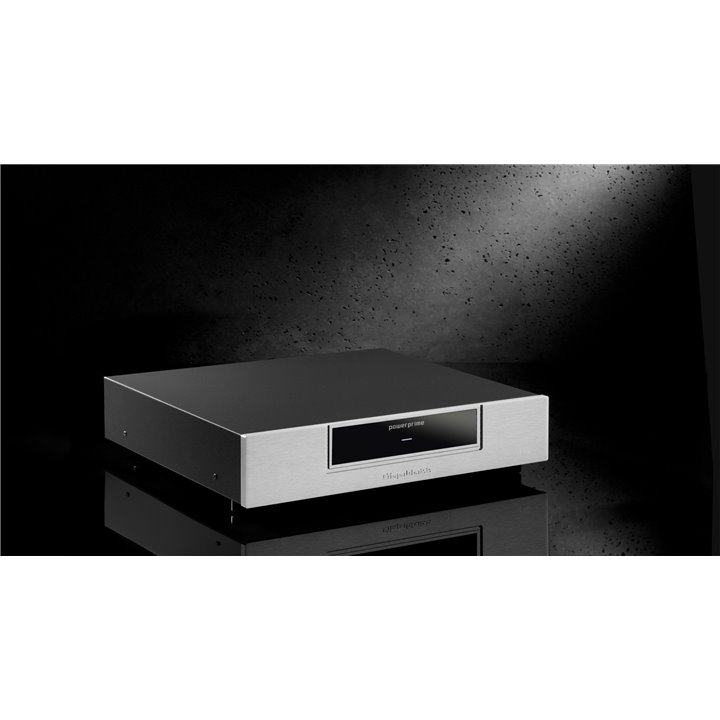

Panel frontowy kondycjonera, o nowym wzornictwie, wykonany jest z grubego płata aluminium lotniczego, którego powierzchnia po precyzyjnym wyfrezowaniu jest anodowana w dwóch wariantach kolorystycznych – czarnym lub srebrnym.

W centralnej części frontu umieszczony jest wskaźnik włączenia filtra.

Kondycjoner wyposażony jest także w układ sygnalizujący nieprawidłowe podłączenie urządzenia do sieci elektrycznej. Jego zadziałanie wskazuje umieszczona z tyłu czerwona dioda LED, informująca o niewłaściwej polaryzacji zasilania, lub wadliwie podłączonym uziemieniu, czy jego braku.

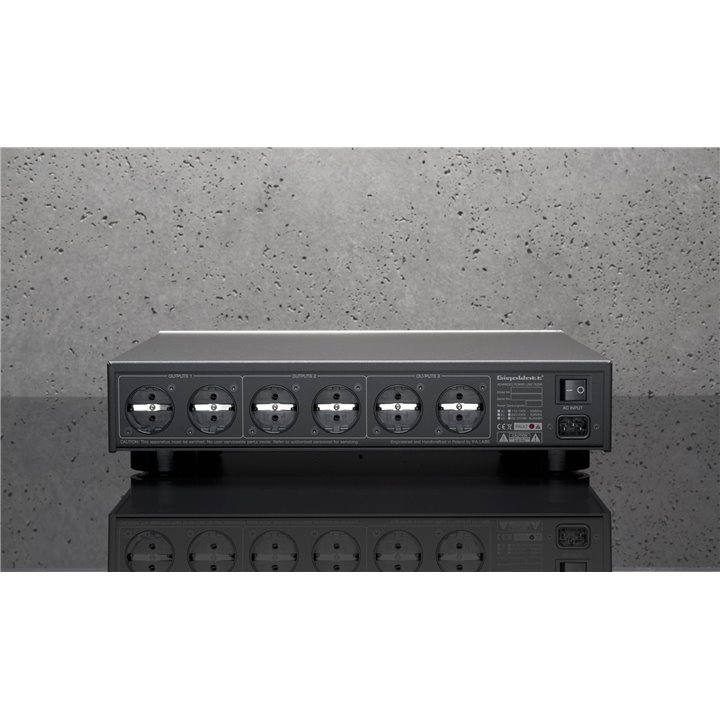

POWERPRIME wyposażony jest w sześć wysokiej jakości gniazd sieciowych GigaWatt G-040, których mosiężne styki gniazd zostały fabrycznie poddane procesowi srebrzenia technicznego bez udziału metali pośrednich takich jak warstwa miedzi czy niklu, które mogłyby wprowadzać niekorzystną rezystancję szeregową i spadek napięcia. Powiększona powierzchnia styków oraz gruba warstwa srebra gwarantuje pewny kontakt z bolcami wtyków. Gniazda zostały dodatkowo poddane modyfikacji kriogenicznej oraz procesowi demagnetyzowania.

Standardowym wyposażeniem jest kabel zasilający GigaWatt LC-1 EVO.

ROZWIĄZANIA TECHNICZNE

POWERPRIME bazuje na nowej architekturze gałęzi filtrującej typu RLC. Urządzenie nie posiada tradycyjnych elementów zabezpieczających, takich jak bezpieczniki topikowe czy termiczne, które dławiąc swobodny przepływ prądu do chronionych obwodów wywierają negatywny wpływ na brzmienie.

Ochronę przeciwprzepięciową zapewnia zintegrowany z filtrem blok ochronny w którym znajdują się iskierniki plazmowe oraz nowej generacji warystory UltraMOV. Elementy te współdziałając z prawidłowo wykonaną, współczesną instalacją elektryczną gwarantują kompleksową ochronę przed przepięciami i przetężeniami.

Tłumienie zakłóceń zapewnia układ filtrujący który zbudowano m.in w oparciu o kondensatory przeciwzakłóceniowe klasy Premium oraz rdzenie filtrujące typu IP (Iron Powder). Układ filtra uruchamiany jest poprzez wewnętrzny przekaźnik typu High In-rush ze srebrnymi stykami o dużej powierzchni i zdolności przełączeniowej 4000VA.

Wszystkie elementy elektroniczne filtra montowane są srebrnym lutowiem na płytkach drukowanych (PCB) z niezwykle szerokimi ścieżkami przewodzącymi z miedzi (całkowita grubość warstw przewodzących to aż 70 mikrometrów). Krótkie połączenia i bardzo duży przekrój poprzeczny ścieżek redukują rezystancję przejścia oraz znacznie podwyższają obciążalność prądową całego filtra.

W urządzeniu zastosowano układ buforujący z baterią kompensacyjną GigaWatt Audio Grade, który zwiększa wydajność prądową przy obciążeniach nieliniowych jakie stanowią np. wzmacniacze mocy oraz niweluje różnice między mocą na wejściu i wyjściu kondycjonera. Pozwala to na niemal nieograniczone możliwości impulsowe, niespotykane w innych podobnych kondycjonerach pasywnych i nieosiągalne dla kondycjonerów aktywnych.

Okablowanie wewnętrzne poprowadzone jest firmowymi przewodami GigaWatt Powerlink z miedzi OHFC o przekroju 4 QMM. Układ połączeń w topologii gwiazdy doprowadza prąd do gniazd wyjściowych poprzez system dystrybucji prądu oparty na masywnych szynach rozdzielczych trzeciej generacji, wykonanych z polerowanych sztab z wysoko-przewodzącej miedzi (OHFC 10100 o czystości 99,995%). Duży przekrój poprzeczny każdej z szyn (30QMM), wysoka przewodność okablowania oraz topologia  połączeń w gwiazdę gwarantuje równomierny i stabilny rozkład mocy na każdym gnieździe wyjściowym – niezależnie od obciążenia pozostałych wyjść kondycjonera.

WYPOSAŻENIE OPCJONALNE

– DC Offset Blocker – kondycjoner może być wyposażony w układ eliminujący niepożądaną składową stałą sieci elektrycznej. Składowa stała jest zjawiskiem wysoce niekorzystnym i występuje niemal w każdej sieci elektrycznej. Objawia się niesymetrycznością sinusoidy napięcia przemiennego (niesinusoidalność) i ma negatywny wpływ na pracę wszelkich urządzeń wykorzystujących transformatory. Powodując podmagnesowanie ich rdzeni, prowadzi do zwiększonej głośności pracy transformatorów (buczenie), zmniejszenia sprawności zasilaczy, a w konsekwencji do pogorszenia brzmienia. DC Blocker pozwala na skuteczne wyeliminowanie tego zjawiska, nie powodując przy tym żadnej kompresji czy jakiegokolwiek innego negatywnego wpływu na dźwięk.

– Nóżki Rolling-Ball Isolation System.  – POWERPRIME można wyposażyć w nowy typ nóżek, z mechanizmem nazywanym Rolling-Ball Isolation System. Jest to system antywibracyjny składający się z dwóch części (zewnętrznej i wewnętrznej) wykonanych z litego aluminium, pomiędzy którymi znajdują się dwie bieżnie z kulkami. Zadaniem układu jest zminimalizowanie ilości punktów styku nóżki, a potem obudowy kondycjonera z podłożem, co w konsekwencji przekłada się na znaczną redukcję drgań mechanicznych, które negatywnie wpływają na elementy wewnętrzne kondycjonera degradując jego brzmienie. Dodatkowym elementem izolacyjnym, na którym spoczywa cała konstrukcja, jest firmowy elastomer o grubości 5mm.

– Kable zasilające, wyższe modele – POWERPRIME standardowo wyposażony jest w przewód zasilający LC-1 EVO o długości 1.5 m. W celu wykorzystania maksymalnego potencjału kondycjonera zalecane jest zastosowanie kabla sieciowego LC-2 EVO lub LC-3 EVO.

Specyfikacja Techniczna:

• Dostępne gniazda wyjściowe: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
• Napięcie zasilania: 220-240 VAC 50/60 Hz lub 110-120 VAC 50/60 Hz
• Maksymalne obciążenie: 3 680 W
• Prąd maksymalny (ciągły): 16 A
• Pochłaniany udar prądowy: 22 000 A
• Wymiary (szer. x głęb. x wys.) : 440 x 310 x 95 mm
• Waga brutto: 9,50 kg

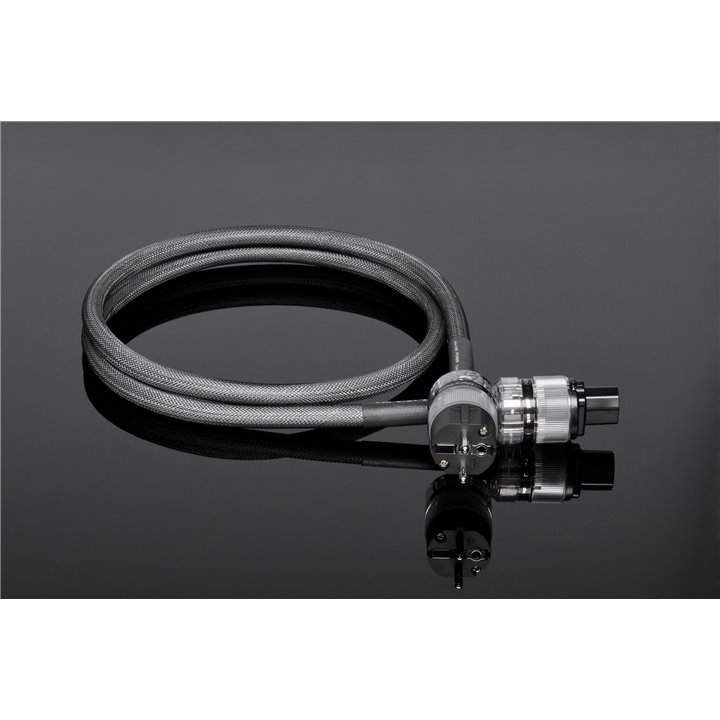

Ekranowany przewód zasilający GigaWatt LC-2 EVO

GigaWatt LC-2 EVO to wysokiej jakości przewód zasilający zaprojektowanego do zasilania systemów audio i video klasy Hi-Fi i HI-END. Jest on również podstawowym wyposażeniem listew i kondycjonerów sieciowych GigaWatt.

Siedem litych przewodników o przekroju 1,5 mm2 i wysokiej konduktancji, ułożonych jest w splot o nowo opracowanej geometrii. Gwarantuje to pewny, niezdławiony przepływ prądu oraz nie dopuszcza do pojawiania się zakłóceń na wyjściu. Niska rezystancja kabla, wynikająca z przekroju przewodników oraz sposobu ich połączenia ze złączami, gwarantuje potężną rezerwę prądową. Z kolei jego relatywnie duża pojemność własna, która wynika z geometrii żył oraz właściwości dielektryka, zapewnia doskonałe właściwości filtrujące i tłumiące dla szerokiego zakresu zakłóceń.

Izolację przewodników wykonano nowego, elastycznego materiału izolacyjnego PK90AT28 o bardzo niskiej stałej dielektrycznej. Zewnętrzny płaszcz wykonano z miękkiego materiału izolacyjnego GA 70AT03, tłumiącego niepożądane wibracje. Dodatkową ochronę kabla stanowi srebrny, odporny na ścieranie oplot z tworzywa sztucznego.

Żyły kabla chronione są ekranem statycznym, wykonanym z laminowanej folii aluminiowej wraz z wewnętrzną miedzianą żyłą spływową. Szczelna konstrukcja ekranu pokrywająca 100% powierzchni przewodu, doskonale chroni przed wszelkimi zewnętrznymi zakłóceniami. Jednocześnie ekran zapobiega powstawaniu i rozprzestrzenianiu się wewnętrznych zakłóceń, a także cofa zebrane prądy pasożytnicze do żyły uziemiającej.

Kabel zaopatrzono w wysokiej jakości wtyczki z rodowanymi stykami o dużej powierzchni, zapewniającymi stabilny przepływ prądu. Styki zostały poddane procesowi demagnetyzowania. Wszystkie przewodniki łączone są mechanicznie bez lutowania, co gwarantuje niezawodność i optymalne działanie.

LC-2 EVO to kabel sieciowy, który wnosi natychmiastową, wyraźną poprawę reprodukcji dźwięku i obrazu. Jego czyste i potężne brzmienie objawia się wyjątkowo ekspresyjnym i muzykalnym przekazem, z zachowaniem równowagi między poszczególnymi zakresami pasma. Plastyczny, głęboki i namacalny dźwięk, to najważniejsze cechy soniczne tego przewodu.

Kabel dostępny jest również w wersji wysokoprądowej jako LC-2HC EVO stanowiąc podstawowe wyposażenie flagowego kondycjonera sieciowego PC-4 EVO+. Przewód zakończony jest wówczas złączem typu PowerCon 32 Amp, zdolnym przenosić stałe obciążenie o wartości 32 A.

Specyfikacja Techniczna:

• Dostępne wersje kabla: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112), IEC C15, IEC C19, PowerCon 32A
• Znamionowy zakres pracy: 110-240 VAC 50/60 Hz
• Obciążalność: (ciągła): 16 A
• Waga brutto: 0,6 kg (Wersja OEM)
• Dostępne długości: 1.5 m – standard, 1m/2m/2.5m/3m lub dłuższe – na zamówienie
