PF-1e jest uproszczoną, ekonomiczną wersją listwy zasilającej PF-1 EVO. Zachowanie podobnej
architektury filtra głównego pozwoliło zapewnić pełne bezpieczeństwo podłączonym urządzeniom,
natomiast oszczędności w zakresie podzespołów w znaczący sposób obniżyły jej cenę. Nie mniej
jednak PF-1e jest nadal doskonałym urządzeniem, które sprawdzi się w każdym, nawet
zaawansowanym systemie audio-video.
Projektując PF-1e zrezygnowano z najdroższych podzespołów. Nie oznacza to jednak, że
zastosowano tu elementy niższej jakości czy obniżono poziom gwarantowanego bezpieczeństwa.
Architektura głównego filtra przeciwzakłóceniowego oraz elementów przepięciowych pozostała
niezmieniona w stosunku do tego z listwy PF-1. Za tłumienie zakłóceń odpowiedzialny jest filtrujący
blok typu RLC. Zbudowano go w oparciu m.in. o wysokiej jakości metalizowane kondensatory
poliestrowe o niskiej indukcyjności oraz o rdzeń filtrujący typu IP (Iron Powder). Wszystkie
podzespoły filtra montowane są srebrnym lutowiem na masywnej płytce drukowanej ze ścieżkami o
bardzo dużym przekroju.
W listwie zrezygnowano z użycia tradycyjnych elementów zabezpieczających, takich jak
bezpieczniki topikowe czy termiczne, które dławiąc swobodny przepływ prądu do chronionych
obwodów wywierają negatywny wpływ na brzmienie. Ochronę przeciwprzepięciową listwy zapewnia
kaskadowy system zabezpieczeń złożony z iskierników plazmowych oraz nowej generacji
warystorów UltraMOV. Elementy te współdziałając z prawidłowo wykonaną, współczesną instalacją
elektryczną, gwarantują kompleksową ochronę przed przepięciami i przetężeniami.

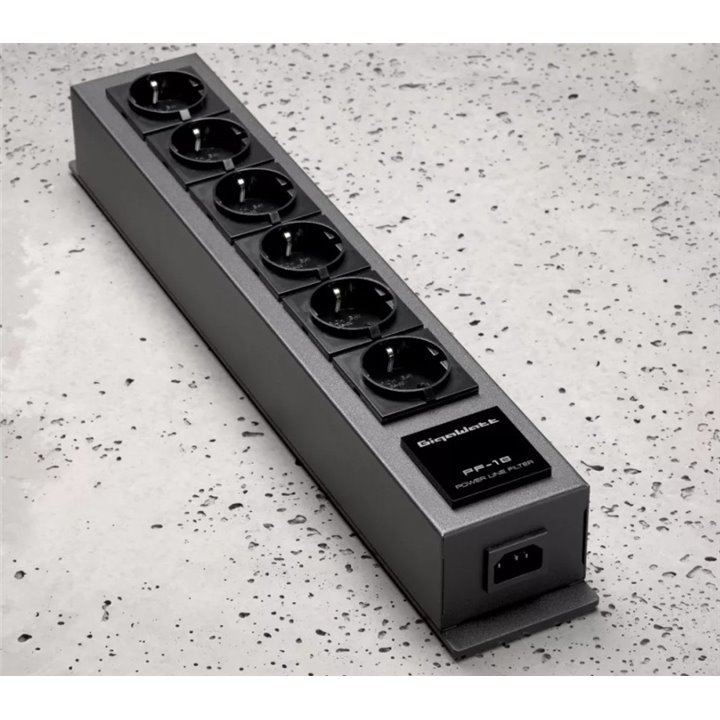

Masywną obudowę listwy wykonano w całości z metalu. Stanowi ona również doskonale szczelny
ekran chroniący przed zakłóceniami RFI i EMI. W wersji PF-1e zrezygnowano z diody sygnalizacyjnej
oraz z systemu szyn dystrybucyjnych. Okablowanie wewnętrzne wykonano przewodnikami z miedzi
elektrolitycznej o przekroju 2.5 QMM. Zastosowano także sześć, wysokiej jakości gniazd typu
Schuko. PF-1e dostępna jest również w wersji z gniazdami sieciowymi typu NEMA 5-20R,
stosowanymi w Ameryce Północnej i w niektórych krajach azjatyckich, oraz z australijskimi gniazdami
typu AS/NZS 3112.
W PF-1e zastosowano wejściowe gniazdo IEC, które pozwala użytkownikowi na podłączenie
dowolnego kabla sieciowego.
Listwa dostępna jest w dwóch wersjach: bez kabla, oraz z przewodem zasilającym PowerSync o
długości 1.5 m. W celu wykorzystania maksymalnego potencjału PF-1e możliwe jest zastosowanie
kabla sieciowego PowerSync PLUS.
SPECYFIKACJA:
Gniazda wyjściowe: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
Napięcie zasilania: 220-240 VAC 50/60 Hz lub 110-120 VAC 50/60 Hz
Maksymalne obciążenie: 3 680 W
Prąd maksymalny (ciągły): 16 A
Pochłaniany udar prądowy: 13 000 A
Wymiary (dł. x szer. x wys.): 420 x 75 x 65 mm
Waga brutto: 2,5 kg
Żyły przewodzące wykonane są z miedzi OFHC C10100, o czystości 5N, dodatkowo poddawanej
procesowi wyżarzania w celu uzyskania jednorodności struktury i lepszej przewodności.

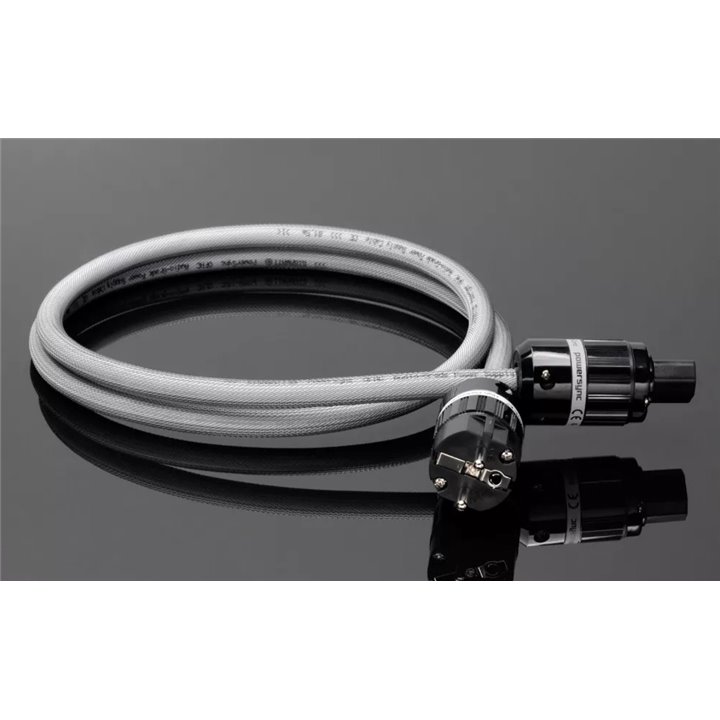

Kabel składa się z trzech przewodników (żył roboczych) o przekroju 2 mm2 izolowanych
dielektrykiem PE. Pojedynczy przewodnik zawiera 10 drucików o średnicy 0.514mm.
Żyły robocze kabla chronione są ekranem statycznym, wykonanym z laminowanej tworzywem folii
aluminiowej. Szczelna konstrukcja ekranu pokrywająca 100% powierzchni przewodu, doskonale
chroni przed niepożądanymi zewnętrznymi szumami EMI i RFI, oraz zapobiega powstawaniu i
rozprzestrzenianiu się wewnętrznych zakłóceń. Pod ekranem znajduje się dodatkowa żyła spływowa.

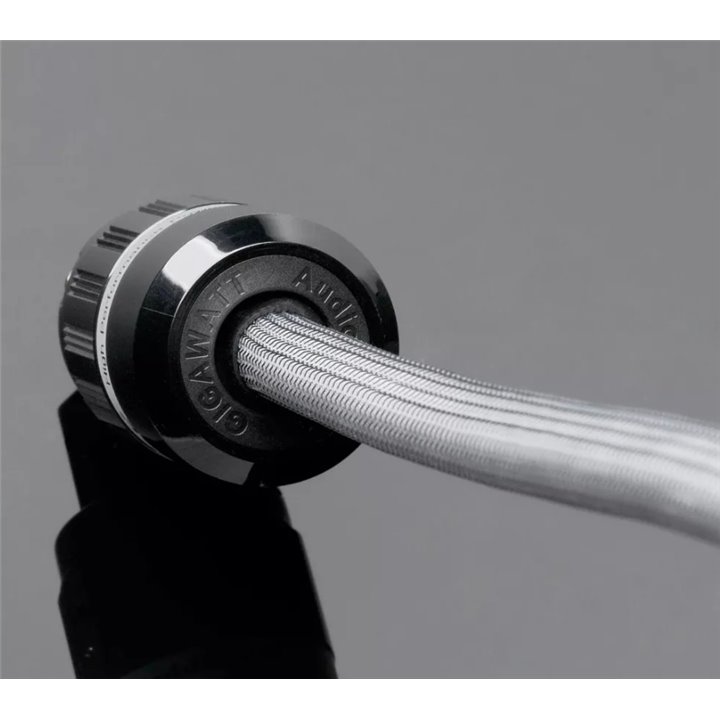

Całość otacza zewnętrzna izolacja z materiału GA 70AT03, pokryta oplotem z siatki nylonowej.

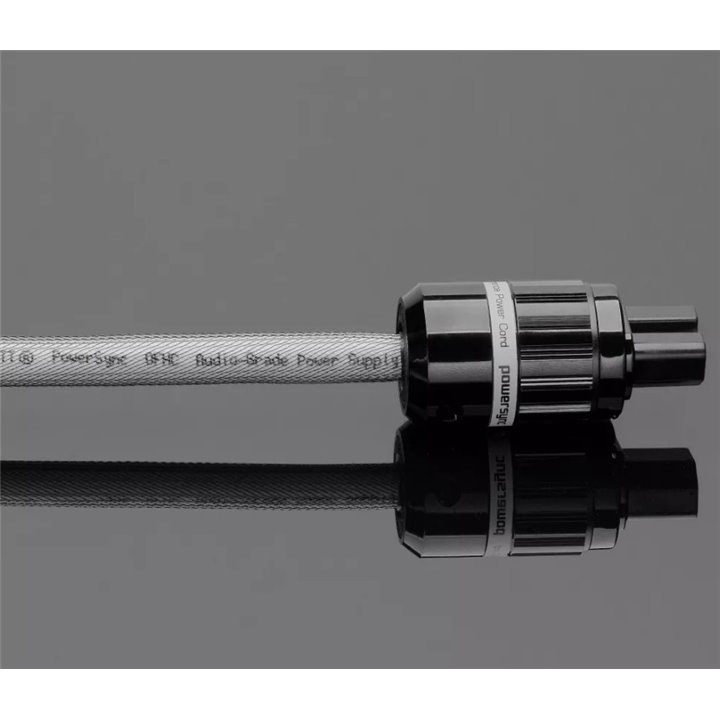

Kabel wyposażony jest w wysokiej jakości firmowe wtyczki-GigaWatt G-010 i G-030 (do wyboru
standard IEC C15, IEC C19, SCHUKO, NEMA 5-20R, AS/NZS 3112)
PowerSync znajduje się w podstawowym wyposażeniu listew zasilających PF-1e, PF-1EVO i PF-2EVO.
Wszystkie przewodniki łączone są z zaciskami wtyczek mechanicznie, bez lutowania, co gwarantuje
niezawodność i optymalne działanie.
Specyfikacja:
Dostepne wersje wtyczek: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112), IEC C15
Znamionowy zakres pracy: 110-240 VAC 50/60 Hz
Obciążalność: (ciągła): 16 A
Średnica zewnętrzna: Ø 11mm
Waga netto: 0,44 kg
Waga brutto: 0,53 kg
Dostępne długości: 1.5 m - standard, 1m/2m/2.5m/3m lub dłuższe - na zamówienie
