GigaWatt PF-2 SE EVO+

Listwa PF-2 SE EVO+ to zaawansowana listwa dystrybucji prądu, które dziedziczy kluczowe technologie i najwyższej klasy komponenty stosowane w flagowych kondycjonerach zasilania marki Gigawatt.

Główne cechy:

• przeznaczona do zasilania i zabezpieczania urzadzeń Hi Fi i High-End
• umożliwia podłączenie 6 urządzeń
• poprawia jakość dźwięku w każdym aspekcie
• nie ogranicza dynamiki systemu
• optymalnie filtruje zaklócenia dzięki blokowi filtrującemu typu RLC
• skutecznie zabezpiecza sprzęt przed skutkami przepięć i zwarć
• przewód zasilający LS-1 EVO+ w komplecie

Własne Rozwiązania Dystrybucyjne i Materiały

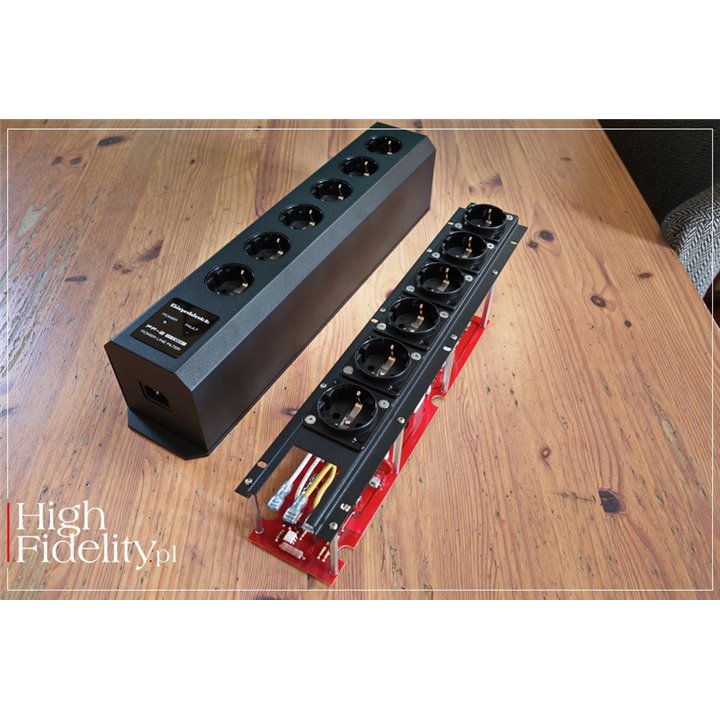

Za dystrybucję prądu w PF-2 SE EVO+ odpowiada autorski, wewnętrzny system firmy Gigawatt. Prąd jest dostarczany do każdej pary gniazd wyjściowych za pośrednictwem masywnych szyn, wykonanych ze sztab miedzi katodowej (Cu-ETP) o wyjątkowej czystości, które następnie poddano procesowi polerowania i pokrywania srebrem o wysokiej przewodności.

Wewnętrzne okablowanie wykonano z przewodników z posrebrzanej miedzi OFC w izolacji teflonowej. Zastosowanie topologii połączeń w gwiazdę, w połączeniu z imponującym, poprzecznym przekrojem każdej szyny wynoszącym 30 QMM, zapewnia stabilny i całkowicie równomierny rozkład mocy, niezależnie od bieżącego obciążenia poszczególnych wyjść. Wszystkie połączenia elektryczne w torze prądowym zrealizowano metodą skręcania i lutowania, rezygnując z połączeń śrubowych, by zminimalizować niekorzystną rezystancję.

Gniazda i konstrukcja zewnętrzna

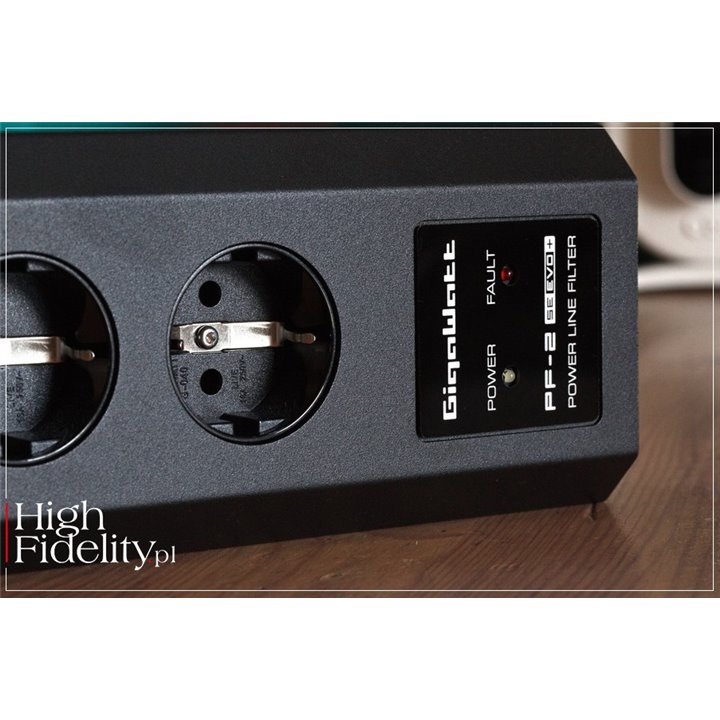

Listwa jest wyposażona w sześć, najwyższej klasy gniazd sieciowych GigaWatt G-040 typu Schuko, będących wewnętrznym, autorskim projektem i produktem firmy. Mosiężne styki w tych gniazdach zostały poddane srebrzeniu technicznemu, które celowo pomija metale pośrednie, takie jak miedź czy nikiel, mogące wprowadzać niepożądaną rezystancję szeregową. Gruba warstwa srebra oraz powiększona powierzchnia styku gwarantują pewne i niskorezystancyjne połączenie z wtykami. Dla zwiększenia bezpieczeństwa, gniazda G-040 można wyposażyć w zintegrowane przesłony przeciwporażeniowe. Listwa jest również dostępna na rynki międzynarodowe w wersjach z gniazdami typu NEMA 5-20R i australijskimi AS/NZS 3112.

Filtracja i ochrona bez kompromisów

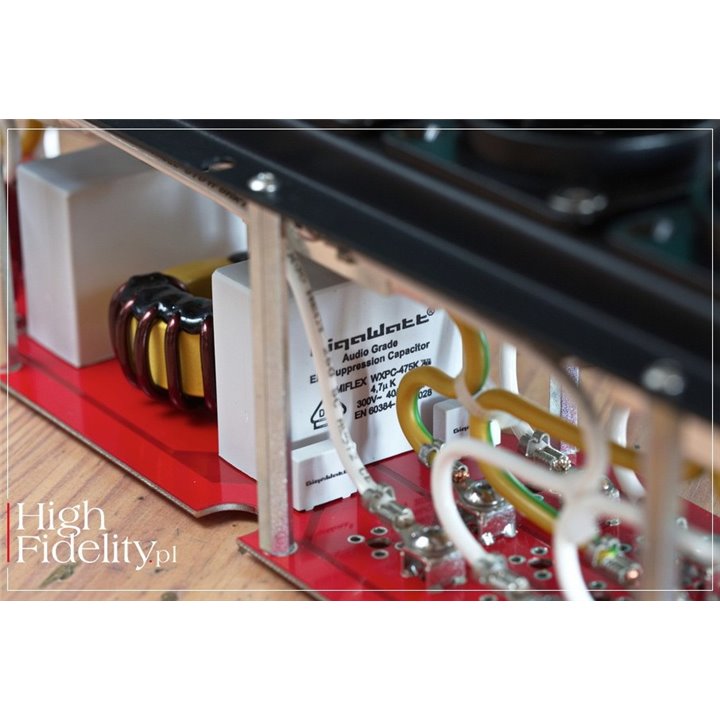

Tłumienie zakłóceń elektromagnetycznych powierzono filtrowi typu RLC. Blok filtrujący opiera się na metalizowanych kondensatorach poliestrowych o niskiej indukcyjności oraz rdzeniu filtrującym typu IP (Iron Powder). W wersji SE wykorzystano referencyjne, selekcjonowane kondensatory klasy Audio Grade, wyprodukowane przez firmę Miflex zgodnie ze ścisłą specyfikacją.

Wszystkie podzespoły filtrów montowane są przy użyciu srebrnego lutowania na masywnej, dwustronnej płytce drukowanej o dużym przekroju ścieżek. Listwa świadomie rezygnuje z tradycyjnych elementów zabezpieczających (bezpieczniki topikowe/termiczne), które negatywnie wpływają na dynamikę brzmienia. Ochronę przeciwprzepięciową zapewnia kaskadowy system zabezpieczeń złożony z iskierników plazmowych oraz warystorów nowej generacji UltraMOV, gwarantując kompleksową ochronę w połączeniu z prawidłową instalacją elektryczną.

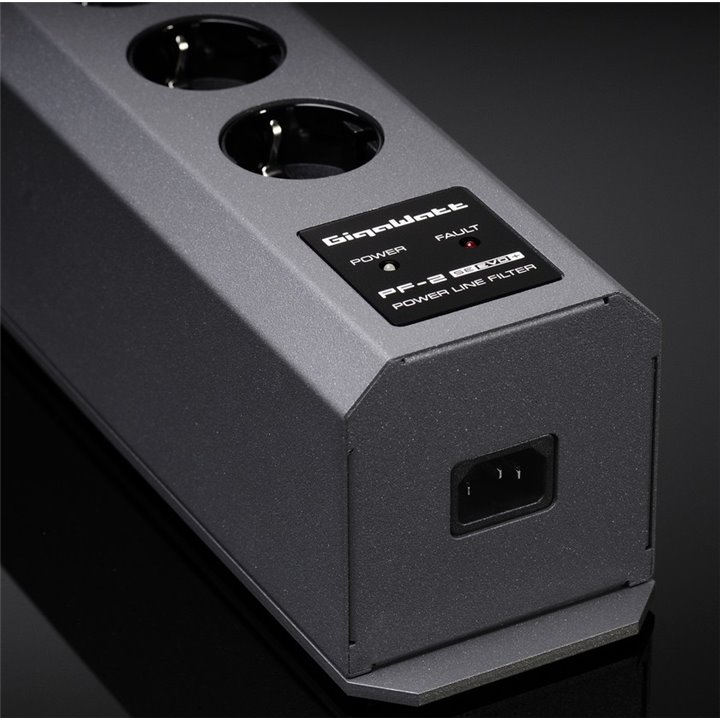

Wszystkie wewnętrzne elementy listwy są osłonięte w metalowej obudowie z podwójnym chassis, stanowiącej doskonale szczelny ekran chroniący przed zakłóceniami RFI i EMI. PF-2 SE EVO+ jest dostarczana z przewodem zasilającym PowerSync ULTRA lub LS-1 EVO+. Listwa posiada również diodę sygnalizującą prawidłową pracę oraz układ wskazujący niewłaściwą polaryzację zasilania lub uszkodzone uziemienie. Całość jest wykończona charakterystycznym, szarym lakierem proszkowym.

Specyfikacja techniczna:

• Gniazda wyjściowe: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
• Napięcie zasilania: 220-240 VAC 50/60 Hz lub 110-120 VAC 50/60 Hz
• Maksymalne obciążenie: 3 500 W
• Prąd maksymalny (ciągły): 16 A
• Pochłaniany udar prądowy: 13 000 A
• Wymiary (dł. x szer. x wys.): 420 x 90 x 94 mm
• Waga brutto: 4,50 kg

GigaWatt LS-1 EVO+

Projekt serii LS miał za nadrzędny priorytet stworzenie bezkompromisowego produktu, niezależnie od wysokich kosztów związanych z materiałami i złożonym procesem montażu. Kable LS-1 EVO+ oraz LS-2 EVO+ stanowią odzwierciedlenie stałego postępu technologicznego firmy GigaWatt, będąc kulminacją wieloletnich doświadczeń, rygorystycznych pomiarów i szczegółowych testów odsłuchowych.

Główne cechy:

• przewodniki z posrebrzanej miedzi OFHC
• duży przekrój żył roboczych
• dodatkowy filtr nanokrystaliczny
• solidne aluminiowe obudowy wtyczek
• rodowane styki
• 3 rodzaje wtyczek – EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
• znaczny wpływ na poprawę jakości dźwięku

Architektura i materiał przewodników

W kablu LS-1 EVO+ zrezygnowano z litych drutów na rzecz konstrukcji multi strand. Zamiast pojedynczego, grubego drutu, każda żyła robocza to wiązka składająca się z siedmiu cieńszych przewodników, które tworzą skrętkę o łącznym przekroju 1,5 mm². Taka budowa nie tylko zwiększa elastyczność kabla, ale przede wszystkim efektywnie powiększa powierzchnię czynną przekroju przewodu. Kabel zawiera siedem żył roboczych, które razem tworzą masywny splot o ekstremalnie niskiej rezystancji, umożliwiając praktycznie nieograniczony przepływ energii. Przewodniki wykonano z posrebrzanej miedzi beztlenowej o czystości 5N, wytwarzanej zgodnie ze ścisłą specyfikacją GigaWatt.

Ekranowanie i tłumienie wibracji

W konstrukcji przewodu duży nacisk położono na minimalizację wibracji generowanych przez pole elektromagnetyczne. Żyły robocze otacza wielowarstwowy materiał tłumiący wszelkie niepożądane drgania. Z zewnątrz przewód jest dodatkowo chroniony czarnym, tekstylnym płaszczem z włókien poliolefinowych oraz siatką antystatyczną, która efektywnie zapobiega kumulacji ładunków elektrostatycznych. Całość konstrukcji osłania szczelny ekran wykonany z miedzi, zapewniający kompleksową ochronę przed zewnętrznymi szumami EMI i RFI.

Bezstratny filtr

Specjalnie dla kabla LS-1 EVO+ opracowano nowy, bezstratny filtr pasywny, wykorzystujący materiały nanokrystaliczne. Jego elementy zostały zamknięte w obudowie z litego aluminium. Filtr jest montowany w precyzyjnie dobranym punkcie, pełniąc rolę dodatkowego zabezpieczenia, które niweluje pasożytnicze szumy i oscylacje na wyjściu kabla.

Montaż i kontrola jakości

Montaż LS-1 EVO+ odbywa się całkowicie ręcznie. Stworzenie jednej sztuki przewodu wymaga wielogodzinnej pracy wysoko wykwalifikowanego specjalisty. Wszystkie etapy produkcji są poddawane ścisłej kontroli, co gwarantuje najwyższą jakość i powtarzalność każdego egzemplarza.

Wtyki i zabezpieczenia

LS-1 EVO+ jest wyposażony w wysokiej jakości, firmowe wtyki sieciowe z aluminiowymi obudowami. Ich solidne styki zostały wykonane z mosiądzu pokrytego rodem, co zapewnia zarówno niską rezystancję przejścia, jak i trwałość przy dużej liczbie cykli łączeniowych. Złącza poddano dodatkowym procesom demagnetyzowania. Wszystkie przewodniki łączone są metodą skręcania, bez użycia cyny, co minimalizuje impedancję styku i zapewnia bezawaryjność.

Rekomendacje Zastosowania

Kabel LS-1 EVO+ jest rekomendowany szczególnie do urządzeń związanych z wysokim poborem prądu, takich jak wzmacniacze mocy, lecz równie doskonale sprawdza się jako przewód zasilający dla referencyjnych źródeł dźwięku i obrazu.

Specyfikacja techniczna:

• Dostępne wersje kabla: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112), IEC C15, IEC C19
• Znamionowy zakres pracy: 110-240 VAC 50/60 Hz
• Obciążalność: (ciągła): 16 A
• Waga brutto: 1,55 kg (Wersja Box)
• Dostępne długości: 1.5 m standard, (2m/2.5m/3m lub dłuższe – na zamówienie)
