CD-1000 jest dostępny w dwóch modelach:

  • CD-1000 DELUXE wyposażony w wysokiej klasy przetwornik DAC BurrBrown PCM1792A
  • CD-1000 DELUXE DSD, który posiada dodatkowo port USB-B (obsługujący do DSD256 i PCM 32bit/384kHz) - w razie zainteresowania, prosimy o kontakt

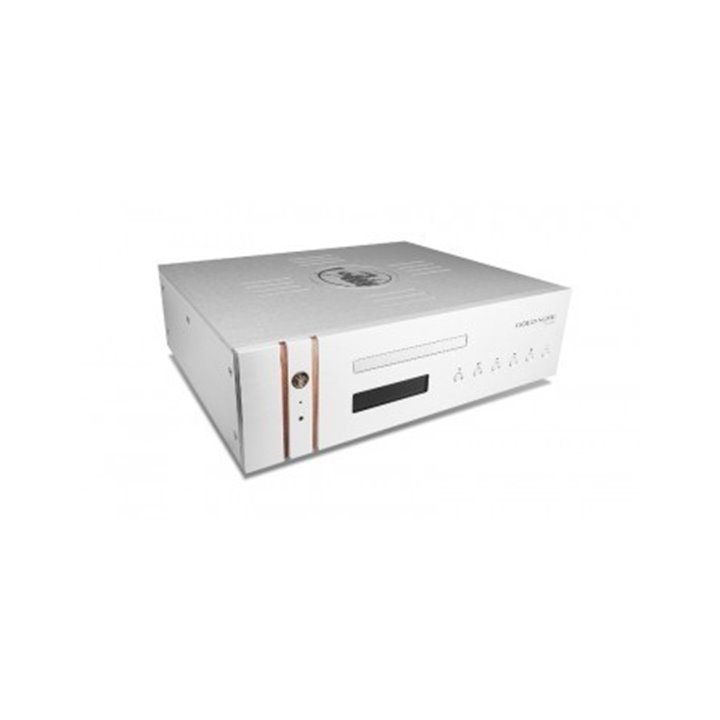

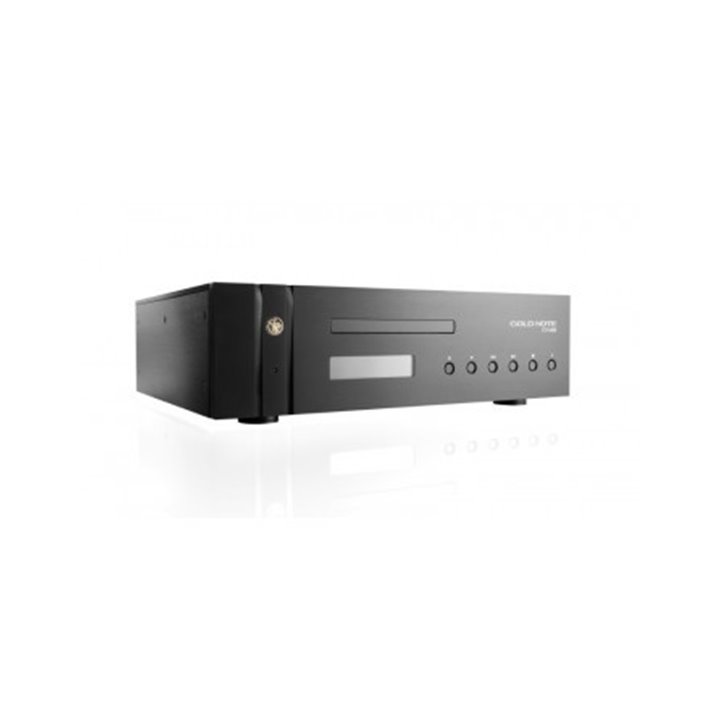

Odtwarzacz Gold Note CD-1000

Doskonały dźwięk dzięki wyrafinowanej technologii

CD-1000 to supernowoczesny zintegrowany odtwarzacz CD z przetwornikiem DAC w jednej eleganckiej odsłonie.

Najwyższej klasy przetwornik 24bit 192kHz, wysokiej rozdzielczości konwerter D/A z wejściami S/PDif coaxial i TOS cyfrowym optycznym, cyfrowy odbiornik AKM digital receiver – oraz port USB 24bit 192kHz - dla uzyskania, jak najlepszej jakości z Twojego komputera. Aluminiowy mechanizm napędu wyprodukowany w Austrii (drawer type JPL2580) gwarantuje absolutnie stabilne obroty bez żadnych odchyleń.

W CD-1000 zastosowano nasz unowocześniony projekt Zero-Clock™ w celu skutecznej redukcji zniekształceń (jitter). Zero-Clock™ współpracuje z T.I. CDCE906 Master Clock Generator, który aktualizuje ustawienia zegara z każdym uruchomieniem odtwarzacza. CD-1000 opcjonalnie może być wyposażony w kontrolę głośności opartą na pojedynczym rezystorze PGA double mono volume control. Jest to rozwiązanie które zastosowaliśmy we wzmacniaczach serii Demidoff – pozwala bezpośrednio sterować wzmacniaczami mocy.

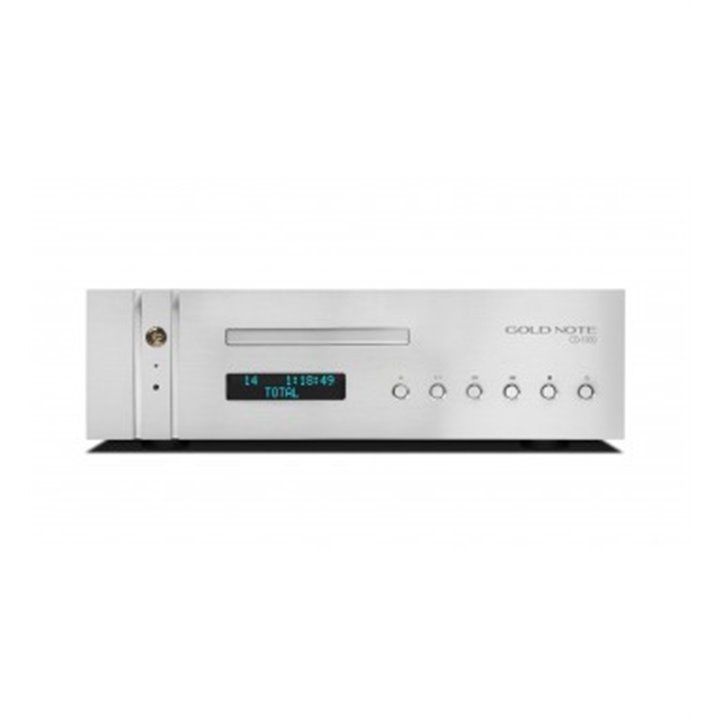

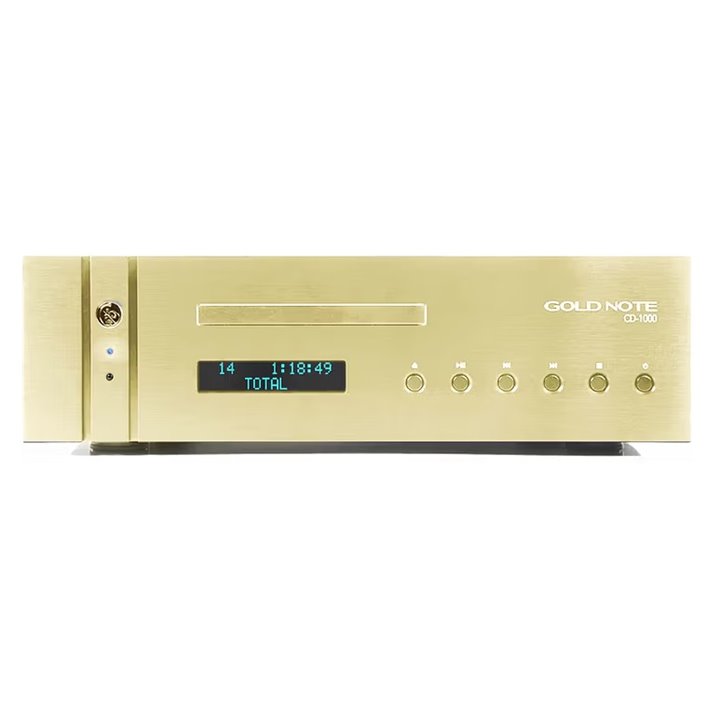

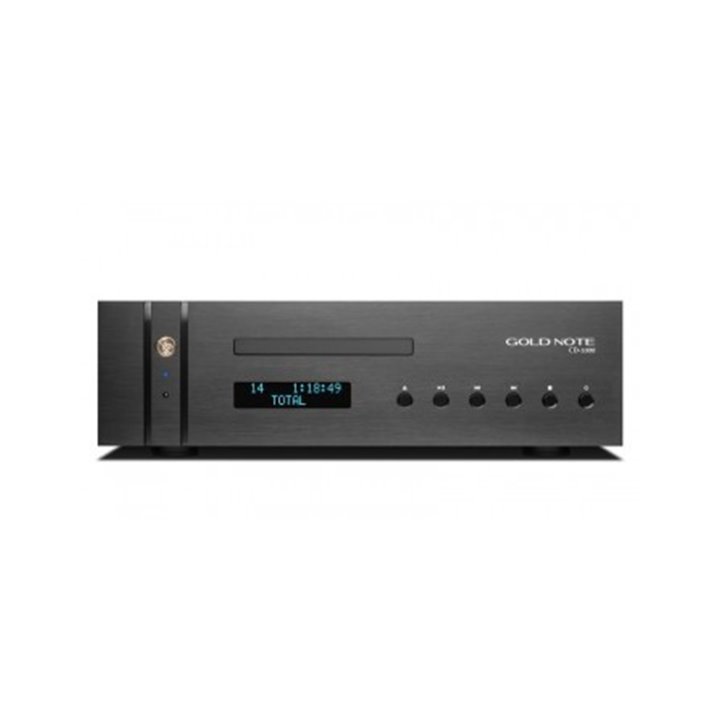

Wszystkie informacje są zawsze dostępne na eleganckim wyświetlaczu O-Led 3D.

Półprzewodnikowy, w pełni symetryczny przetwornik Dual-Mono PCM1792AK D/A, taki sam jak zastosowany w Favard CD player oraz w najlepszych na świecie przetwornikach DAC. Zasilanie realizowane jest przez zasilacz GN Dual-Mono z dwoma transformatorami w celu zapewnienia idealnej stabilności napięcia dla całej drogi sygnału audio.

PSU-1250, duży indukcyjny wielotransformatorowy zasilacz 250W lub PSU-1000 o mocy 100W to zasilacze pracujące jak "wirtualna bateria". Są w stanie udoskonalić pracę CD-1000 zapewniając pełną izolacje galwaniczną i osłonę przez zakłóceniami RFI/EMI.

Dzięki modułowej konstrukcji systemowi CD-1000 można rozbudować o urządzenia zewnętrzne:

TUBE-1006 lub TUBE-1012 – lampowy wzmacniacze klasy A (6 lub 12 lamp),

PSU-1250 lub PSU-1000 – indukcyjne zasilacze (250W lub 100W)

SPECYFIKACJA TECHNICZNA

Odtwarzacz CD i zintegrowany przetwornik DAC

  • Pasmo przenoszenia: 20Hz-20kHz +/-0.3dB
  • Zniekształcenia harmoniczne (THD): < 0.001%
  • Stosunek sygnału do szumu: 128dB
  • Dynamika: 127dB
  • Oporność wyjścia: 50 Ohm
  • Charakterystyka fazowa: linearna/odwrócona
  • Filtr cyfrowy: opatentowany Zero-Clock™ circuit współpracujący z trzema różnymi zegarami (Master Clock)
  • Mechanika: aluminium JPL-2580 Stream-Unlimited
  • Wahania prędkości: < 0.0001%
  • Głośność: sterowanie cyfrowe, skokowo z funkcją On/Off

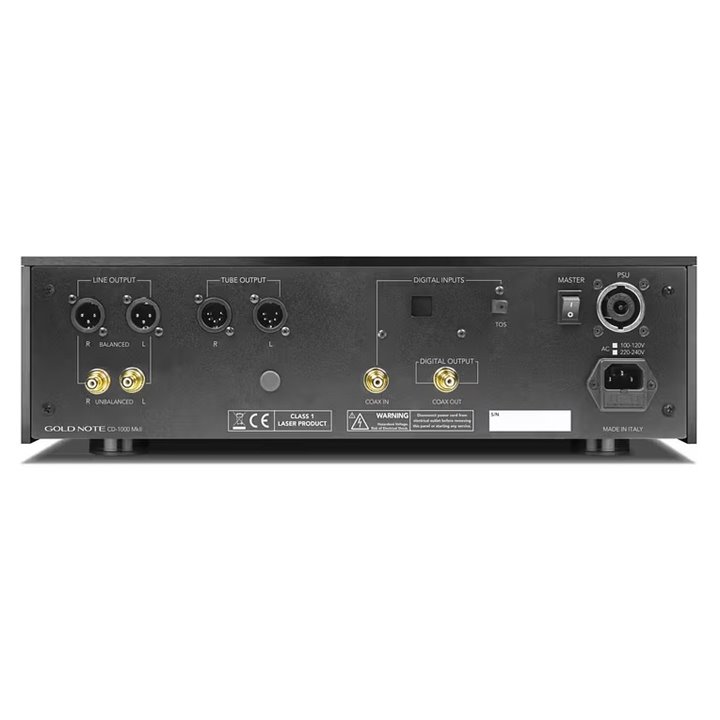

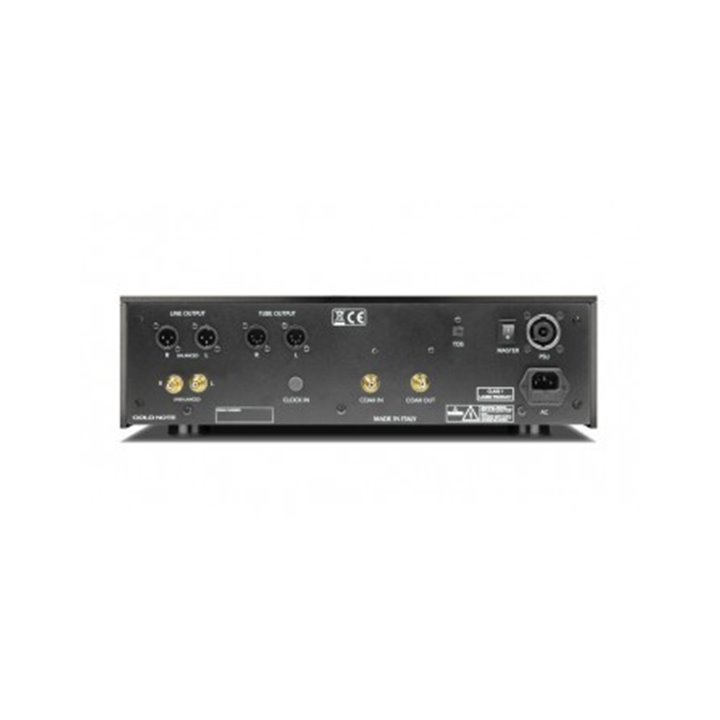

Wyjścia audio

  • Analogowe: stereo RCA oraz symetryczne XLR
  • Poziom wyjścia: 2V RMS RCA i 4V RMS XLR
  • Cyfrowe: S/PDIF, 75ohm RCA 24bit

Wejścia audio

  • Cyfrowe: RCA S/PDIF coaxial oraz TOS-optyczne 24/192
  • Port USB: 24/192 High Speed 2.0
  • Analogowe (opcja): Stereo symetryczne XLR

Sterowanie bezprzewodowe

  • Pilot (IR): RC5 - kodowany

Formaty

  • CD format: Red Book
  • Kompatybilność: CD, CD-R, CD-RW, MP3

Wymiary i waga

  • Wymiary: 430mm szer. | 135mm wys.| 375mm gł.
  • Waga: 15kg

Zasilanie

  • Sieć: 100V to 245V, 50/60Hz, w zależności od kraju (bez możliwości zmiany tego parametru)
  • Zasilacz: Dual-Mono power supply
  • Zużycie prądu: 30W

Wykończenie

  • CD-1000 różne wykończenia: kolor obudowy, kolor insertów

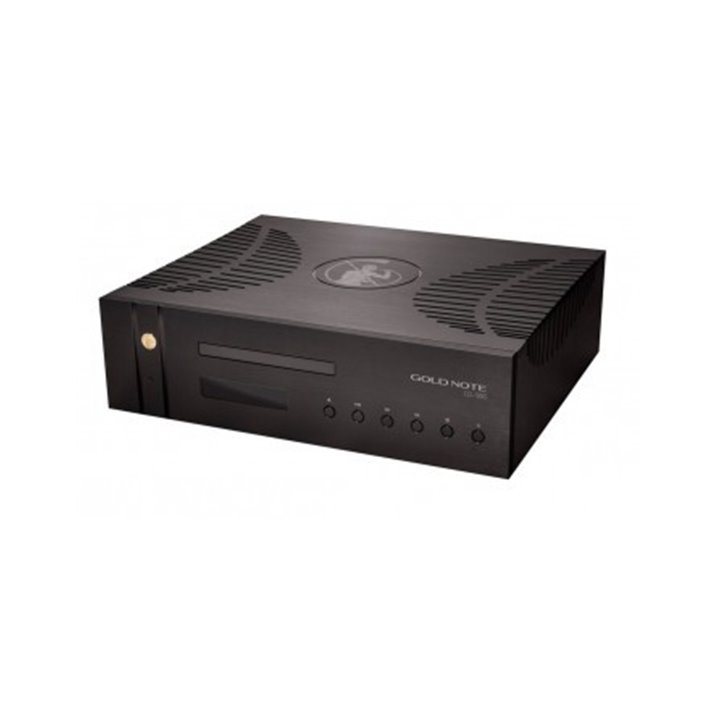

  • Obudowa: Szczotkowane aluminium – czarne lub srebrne
  • Inserty: Włoski orzech | aluminium – czarne lub srebrne

Rozbudowa

  • TUBE-1012: Stopień Lampowy klasy A. Posiada 12 lamp i indukcyjne zasilanie
  • TUBE-1006: Stopień Lampowy klasy A. Posiada 6 lamp
  • PSU-1250: Zewnętrzne źródło zasilania Dual-Mono o mocy 250W
  • PSU-1000: Zewnętrzne źródło zasilania Dual-Mono o mocy 100W
  • Preamp: elektronicznie sterowany PGA dual-mono volume control
  • Wejście analogowe: Stereo symetryczne XLR
  • Zewnętrzny filtr sieciowy: Gold Note Lucca AC distributor
  • Inne: Kabel sieciowy Gold Note Lucca power chord
