Seria ElectroMotion

• • Pasmo przenoszenia: 42 Hz - 22 kHz (±3dB)
  • Czułość: 91 dB (2.83 volt/metr)
  • Impedancja: 6 Ohm, 1.6 @ 20 kHz. Kompatybilny z wzmacniaczami obsługującymi kolumny 4, 6 lub 8 Ohm
  • Częstotliwość zwrotnicy: 500 Hz
  • Głośniki:
    • wysoko-średniotonowy: 34” x 8.6” (86 x 22 cm) CLS XStat™ CLS™ przetwornik elektrostatyczny (292 in2/1886 cm2)
    • niskotonowy: 8” (20.3 cm) membrana papierowa
  • Zalecana moc wzmacniacza: 20-300 W /kanał
  • Waga netto: 21.4 kg
  • Wymiary (wys. x szer. x głęb.): 132.3 x 22.9 x 41.4 cm

ElectroMotion ESL (EM-ESL) reprezentuje nowy odważny kierunek konstrukcji elektrostatów. wykorzystując pełnowymiarowy, wysoki na 34 cale przetwornik elektrostatyczny XStat, nowy ESL zachowuje się bardziej jak mini flagowiec nie audiofilski głośnik entry level. Odwieczni entuzjaści marki MartinLogan z pewnością określą EM-ESL jako drugą odsłonę legendarnego elektrostata Aerius, który zadebiutował w 1992 roku i sprzedawał się w rekordowych ilościach. Nowy ESL jednakże oferuje powierzchnię promieniującą o 40% większą, doskonale zrównoważoną wydajność basową i efektywność na poziomie 91dB. Dodatkowo głośniki ESL łatwo napędzić zarówno amplitunerami do kina, jak i wzmacniaczami stereo klasy High-end.

Zaawansowana technologia stojanów MicroPerf oferuje najnowszym przetwornikom elektrostatycznym MartinLogan prawie dwukrotnie większą odkrytą powierzchnię membran w porównaniu do tradycyjnych paneli elektrostatycznych tych samych rozmiarów. To znaczące zwiększenie powierzchni promieniującej przekłada się na większą efektywność i jeszcze łatwiejszą, nieskończenie dynamiczną prezentację.

Ale w tym wszystkim kryje się znacznie więcej, niż tylko dodanie większej ilości otworów w stojanach. Rozpórki ClearSpar usztywniają cała konstrukcję na całej szerokości. Pozwalają na precyzyjna i stałe rozprowadzanie napięć próżniowo związanej membrany bez zasłaniania jej przezroczystego, unoszącego się wyglądu, który jest cechą elektrostatów MartinLogan.

Koniec końców głośnik nie może grać lepiej od sygnału, który go napędza. Najnowocześniejszy transformator toroidalny MartinLogan i inżynieria interfejsu elektrycznego zapewniają całkowicie przezroczyste połączenie od wzmacniacza do panelu elektrostatycznego. Wynikiem jest dźwięk o niezrównanej czystości, precyzji i otwartości - najlepsze, co tylko można osiągnąć w głośniku.

Panele elektrostatyczny EM-ESL XStat posiada powierzchnię promieniowania 129 cali kwadratowych i wydajność 91dB przy 6 Ohmach

Unikalny przetwornik XStat został zaprojektowany w celu spełnienia specyficznych wymagań mechanicznych głosnika EM-ESL. Aby to osiągnąć inżynierowie MartinLogan zmniejszyli grubość stalowych stojanów. Zmiana ta nie zmienia charakterystyki wydajności przetwornika EM-ESL. Jednakże, jako produkt uboczny węższej obudowy, zwiększyło to wizualną przezroczystość panelu. nowy panel Xstat EM-ESL jat tak wizualnie przezroczysty, że praktycznie znika, kiedy go słuchasz.

Przetwornik CLS XStat

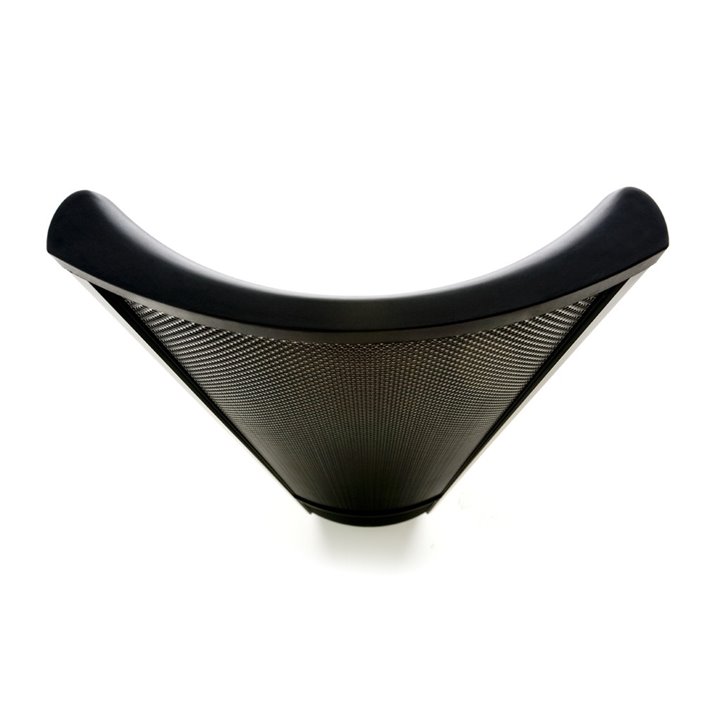

Jeden z oryginalnych przełomów MartinLogan - Technologia CLS była niezbędnym składnikiem każdego głośnika elektrostatcznego, jaki wyprodukowaliśmy. Firmowe metody produkcji pozwalają tworzyć panele elektrostatyczne w formie wycinków cylindra. Ich delikatne zakrzywienia poziome rozwiązują problem osiągnięcia dobrego rozpraszania wysokich tonów z dużej powierzchni promieniującej bez narażanie ogólnej jakości dźwięku.

Promieniowanie dźwięku o kontrolowanym rozpraszaniu

Dźwięk, który słyszymy z głośnika, jest połączeniem fali bezpośredniej idącej z niego do naszego ucha oraz odbić od różnych powierzchni w pomieszczeniu - ścian, podłogi, sufitu. To, w jaki sposób nasz mózg integruje te wszystkie informacje jest bardzo skomplikowane. W zależności od kąta i różnicy czasu dotarcia pomiędzy falą bezpośrednią, a falą odbitą, odbicia mogą albo zatrzeć detale i scenę, albo wzmocnić naturalne poczucie głębi i otwartości.

Prawdziwie dipolowe głośniki, np. panele elektrostatyczne, od dawna cechowały się prawie idealnymi wzorcami kontrolowanego rozpraszania. Wysyłają one znikome ilości dźwięku na boki, minimalizując przez to odbicia od ścian bocznych. Ich silne promieniowanie tylne produkuje jednakże znaczną ilość wzmacniających odczucia, później docierających odbić od ściany za głośnikami.

Głośnik elektrostatyczny

Podobnie jak przetwornik wstęgowy, głośnik elektrostatyczny wykorzystuje cienką membranę do wprawienia powietrza w ruch. Na tym jednak kończą się podobieństwa. Podczas gdy oba - dynamiczne i wstęgowe głośniki są przetwornikami elektromagnetycznymi, działającymi na zasadzie indukcji magnetycznej, głośnik elektrostatyczny wykorzystuje zupełnie inną zasadę oddziaływań elektrostatycznych.

Bezdyskusyjnie nie można mówić o kolumnach elektrostatycznych bez wspomnienia o klasycznej konstrukcji tego typu - the Quad ESL-57, stworzonej w 1957 r. przez Peter'a Walker'a. Model ESL-57 zrewolucjonizował standard przejrzystości zaraz po jego przedstawieniu i wciąż utrzymuje to miano niemal 50 lat później. Pierwsze doświadczenia wielu słuchaczy z high-audio są związane z ESL-57. Wielu konstruktorów kolumnn elektrostatycznych wciąż posiada parę wspomnianego modelu, traktując go jako produkt referencyjny. ESL-57 nie dostarczają wiele basu, nie grają bardzo głośno, oraz produkują bardzo wąskie słodkiego pasmo, ale kiedy obsługujemy je w ramach tych ograniczeń, są magiczne.

Głośnik elektrostatyczny (niekiedy nazywany ESL) tworzy, cienka ruchoma membrana wytworzona z transparentnej folii Mylar, naciągniętej pomiędzy dwoma statycznymi elementami nazywanymi stojanami. Membrana jest polaryzowana wysokim napięciem względem stojanów. Doprowadzony zostaje tam sygnał audio, w wyniku czego pojawia się pole elektrostatyczne odpowiadające doprowadzonemu sygnałowi. Zmienne pole elektrostatyczne wokół stojanów wchodzi w interakcję ze stałym polem membrany, popychając i wyciągając membranę co tworzy dźwięk. Jeden ze stojanów odpowiada za wyciąganie drugi za popychanie membrany. Ilustracja powyżej ukazuje jeszcze dynamiczny woofer jako część hybrydowej kolumny dynamiczno/elektrostatycznej.

Napięcia służące do obsługi kolumny elektrostatycznej są bardzo wysokie. Napięcie polaryzujące może osiągnąć wartość nawet 10,000 V (10kV). Dodatkowo sygnał audio jest wzmacniany od kilkudziesięciu do kilku tysięcy woltów przez krokowy transformator wewnątrz głośnika. Tak wysokie napięcie są wymagane do wytworzenia pola elektrostatycznego wokół membrany i stojanów.

Stojany są często pokryte materiałem izolacyjnym, aby zapobiec iskrzeniu przy przeskokach ładunków pomiędzy elementami. Mimo to jeśli głośniki zostaną przesterowane, wolne elektrony mogą przechodzić do powietrza jonizując je w ten sposób i zapewniając w ten sposób ścieżkę przewodzącą dla ładunków elektrycznych. Duże wychylenie membrany - np. podczas głośnego odsłuchu - umieszcza membranę bliżej stojanów i również wywołuje iskrzenie. Może to uszkodzić panel elektrostatyczny tworząć małe dziury w membranie. Iskrzenie jest większym problemem w wilgotnych pomieszczeniach niż w suchych ponieważ wilgoć powoduje lepszą przewodność między stojanami, a powietrzem.

Panele elektrostatyczne często dzieli się na kilka mniejszych części, aby zmniejszyć skutki rezonansów membrany. Niektóre panele są zakrzywione zmniejszając tym samym nierówności rozchodzenie się promieniowania w zakresie wysokich częstotliwości. Efekt pojawia się, gdy długość fali jest mniejsza od membrany.

Doskonała integracja basu

Aby gładko połączyć średnie i wysokie częstotliwości panelu eletrostatycznego z niskimi częstotliwościami woofera EM-ESL wykorzystuje firmową topologię filtrów Vojtko wykorzystującą cewki powietrzne, stalowe, laminowane przewodniki, kondensatory foliowe w połączeniach szeregowych i kondensatory elektrolityczne w połączeniach równoległych.

Precyzyjny 8-calowy, audiofilski przetwornik basowy d dodatkiem włókien został zaprojektowane specjalnie dla EM-ESL przez zespół inżynierów MartinLogan. Woofer ten precyzyjnie optymalizuje zawieszenie i siłę magnetyczną w celu zaoferowania wysokich poziomów basu i stale precyzyjnego pasma średniego. Firmowa, sztywna membrana woofera eliminuje krzywiznę membrany i maksymalizuje czas odpowiedzi by osiągnąć minimalne zniekształcenia znane z przetworników elektrostatycznych Martinlogan.

Łatwe połączenia, solidne podstawy

Wygodne wciskane terminale głośnikowe i zakrzywione wgłębienia pozwalają na łatwe podłączenie kabli głosnikowych. Gumowe nakładki ściąga sie w celu podłączenia złączy bananowych.. Opcjonalne kolce ETC również są w komplecie - można ich uzyć zamiast standardowych nóżek w celu zwiększenia stabilności na grubych dywanach, albo w celu bardziej zwartego połączenia pomiędzy głosnikiem, a podłożem. Każdy kolec został zakryty gumową, ściaganą nakładką, jeżli nie chcesz używać kolców.
