Seria Magnus

Zaprojektowanie Magnusa było prawdziwym wyzwaniem, ponieważ chcieliśmy stworzyć serię połączeń Hi-End po konkurencyjnych kosztach, wykorzystując wiedzę użytą w naszych kablach z górnej półki. Z tego założenia narodziła się seria o znakomitej treści i wykwintności. Koniecznie było usunięcie niektórych cech naszych najlepszych kabli, jednak podjęto próbę zrobienia tego w najmniej newralgicznych strukturach, aby zapewnić bardzo dobre działanie interkonektów Magnus.

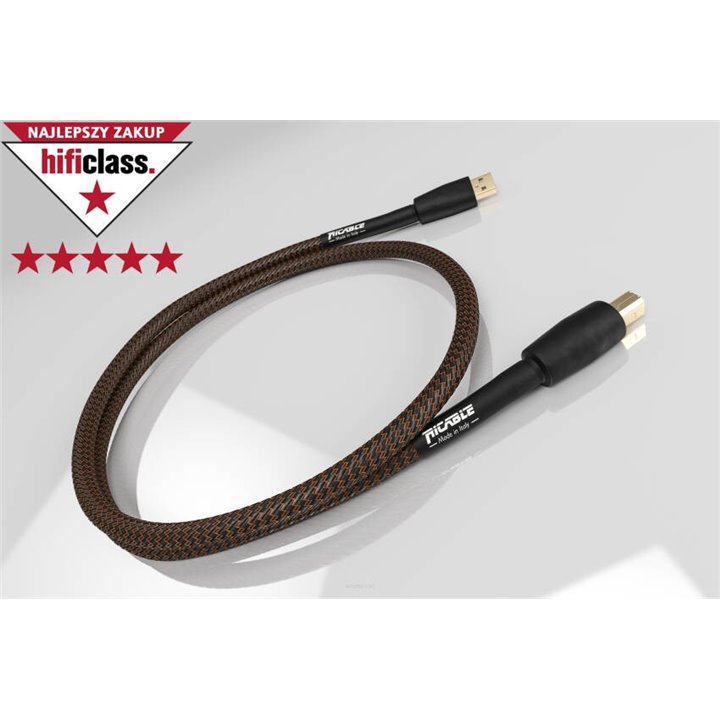

Magnus USB

Cyfrowy kabel USB do podłączenia przetwornika cyfrowo-analogowego i komputera w celu słuchania płynnej muzyki Hi-Fi. Przewodnik wykonany z miedzi 7N (czystość 99.99999%) oraz posiada wtyki wykonane z czystej miedzi.

Bezstratne pliki oraz streaming są teraz integralną częścią świata Hi-Fi i dzień po dniu, ze względu na swoją szczegółowość, pchną się coraz bardziej na szczyt preferowanych źródeł przez audiofilów. Wyposażenie systemu w doskonały kabel USB pozwala zmaksymalizować cyfrowe połączenie między komputerem a konwerterem.

„Mały” geniusz technologii cyfrowej.

Projekt USB rozpoczęliśmy już dawno temu i jak zwykle seria Magnus jest pochodną najwyższej serii Invictus. Magnus USB również podąża za tą konstruktywną filozofią, aby zagwarantować niezawodne osiągi dla systemów wysokiej jakości. Mamy do czynienia z kablem USB Audio o dopracowanej konstrukcji, który podziela z wyższymi seriami podstawową ideę, że aby sygnał cyfrowy, był dobrze przesyłany, musi być chroniony przed zakłóceniami i posiadać doskonałą izolacją, aby uzyskać płynną, precyzyjną i wierną transmisję.

Dźwięk charakteryzuje się zdecydowaną poprawą niskiego zakresu częstotliwości, oraz nabiera głębi przy lepszym wyodrębnieniu zakresu średnio-wysokotonowym, co nadaje głosom jasności i szczegółowości. Większa kontrola dźwięku sprawia, że odsłuch jest bardziej przestrzenny i świeży. Z pewnością najlepszy wynik uzyskuje się przy bezstratnych plikach źródłowych, jednak ogólna poprawa dźwięku jest również widoczna w PCM i co jest niewiarygodnie, nawet przy formatach skompresowanych, takich jak MP3.

Wydajność powyżej normy.

Kiedy mówimy o kablach USB, transportowanym „materiałem” jest bit, czyli dane komputerowe. Tak więc, mimo że nasze kable są przeznaczone specjalnie dla audio, postanowiliśmy przeprowadzić własne, czysto komputerowe testy, aby zrozumieć ograniczenia naszego produktu. Podobnie jak w przypadku wszystkich kabli cyfrowych, rosnąca długość przewodu staje się naszym wrogiem, a specyfikacja USB 2.0 pozwala maksymalnie transmitować sygnał przy długości nieprzekraczającej 5 metrów między urządzeniem źródłowym a odbiornikiem. Magnus USB wykracza daleko poza te odległości i może konkurować w rekordach większych długości. Zrobiliśmy kable znacznie dłuższe niż kiedykolwiek będą potrzebne w dziedzinie audio i przeprowadziliśmy testy połączeń z przetwornikiem cyfrowo-analogowym Hi-Fi z plikami audio 96 kHz i bardzo prostym pasywnym pendrive'm.

Wynik, będący owocem nieodłącznej wewnętrznej jakości Magnus USB, jest imponujący. Udało nam się podłączyć DAC na odległość 30 metrów, odtwarzając pliki z częstotliwością 96 kHz. Jeśli chodzi o pasywne urządzenie, które nie posiada dodatkowego zasilania, a które jest właśnie zasilane kablem USB, udało nam się odtworzyć pliki z częstotliwością 96 kHz przy długości 25 metrów, przewodu podłączonego do bezpośredniego portu USB w komputerze PC. Jeśli weźmiemy pod uwagę, że kable USB dostępne na rynku, dla odległości większych niż 5 metrów, muszą być wyposażone w jeden lub więcej aktywnych wzmacniaczy sygnału, zaczynamy rozumieć z tych testów ekstremalną przepustowość przewodu Magnus USB do transportowania danych komputerowych z jednego punktu do drugiego.

Jakość i budowa konstrukcji.

Jaki jest sekret tego spektaklu? Prostota, technika wykonania i jakość użytych materiałów. Magnus USB wyposażony jest w 4 ekrany, umieszczone w inteligentny sposób tak, aby kabel był ekranowany od zewnątrz ale jednocześnie dobrze odseparowywał część danych płynących od zasilacza. Niestety, ekrany są trochę jak antybiotyki, niosą ze sobą zarówno zalety, jak i wady, dlatego stworzyliśmy oddzielną geometrię żyłki między danymi a zasilaniem, oddzielając wszystko specjalnymi izolatorami i używając zróżnicowanych dielektryków, aby znaleźć najlepszą równowagę między ekranem a optymalną transmisją.

Idealnie osiągnięty cel to stworzenie kabla USB o odpowiedniej impedancji, małej pojemności, niskiej rezystancji i doskonałym ekranowaniu. Z tych założeń wyłoniła się bardzo złożona geometria konstrukcji, która dzięki swojemu wyważeniu pozwoliła uzyskać niesamowite rezultaty dla tego produktu, który emanuje kunsztem wykonania złączy, zaprojektowanymi tak, aby zapewnić łatwość w użytkowaniu i ochronę w najdelikatniejszych lutowanych punktach.

Specyfikacja techniczna Ricable Magnus USB:

• Pojemność: 35 pF/m
• Impedancja: 90 Ω
• Rezystancja: 70 Ω/km
• Maks. odległość transmisji: 25 m urządzenia zasilane USB, 30 m urządzenia zasilane oddzielnym zasilaczem
• Średnica zewnętrzna: Ø 11.50 mm
• Materiał przewodnika: Czysta miedź 7N 99.99999% MARC (Multicore Annealed Ricable Conductor)
• Średnica żył: 0.08 mm
• Konstrukcja przewodników: UR System (Asymetryczny system skręcania specyficzny dla przewodów USB)
• Przekrój przewodnika zasilającego: 2 x 0.34 mm²
• Ekranowanie przewodnika zasilającego: Mylar i Aluminium
• Geometria przewodnika zasilającego: Równoległa
• Izolacja dielektryczna przewodnika zasilającego: Polietylen ekspandowany
• Przekrój przewodnika transmisji danych: 2 x 0.22 mm²
• Ekranowania przewodnika transmisji danych: Mylar i Aluminium + oplot miedziany OFC z pokryciem 90%
• Geometria przewodnika transmisji danych: Koncentrycznie skręcony
• Izolacja dielektryczna przewodnika transmisji danych: Polietylen ekspandowany
• Izolacja wewnętrzna: 6 x cylinder system
• Ekranowanie zewnętrzne: Oplot miedziany OFC, cynowany
• Ochrona zewnętrzna: Osłona z polietylenu o wysokiej gęstości i oplot nylonowy
• Materiał wtyków: Ręcznie formowana gumowa powłoka oraz czysta miedź OFC RCCP (Ricable Copper Connector Project)
• Lutowanie wtyków do przewodów: Lutowane ręcznie specjalnym eutektycznym stopem Sn (Cyny) / Ag (Srebra) / Cu (Miedzi)
• Cechy wtyków które zapewniają wysoką wydajność: Wtyki pozłacane 24-karatowym złotem
