GigaWatt PF-2 SE EVO+

Filtrująca listwa sieciowa GigaWatt PF-2 SE EVO+.

Listwa PF-2 SE EVO+ to zaawansowana listwa dystrybucji prądu, które dziedziczy kluczowe technologie i najwyższej klasy komponenty stosowane w flagowych kondycjonerach zasilania marki Gigawatt.

Główne cechy:

• przeznaczona do zasilania i zabezpieczania urzadzeń Hi Fi i High-End
• umożliwia podłączenie 6 urządzeń
• poprawia jakość dźwięku w każdym aspekcie
• nie ogranicza dynamiki systemu
• optymalnie filtruje zaklócenia dzięki blokowi filtrującemu typu RLC
• skutecznie zabezpiecza sprzęt przed skutkami przepięć i zwarć
• przewód zasilający PowerSync ULTRA w komplecie

Własne rozwiązania dystrybucyjne i materiały

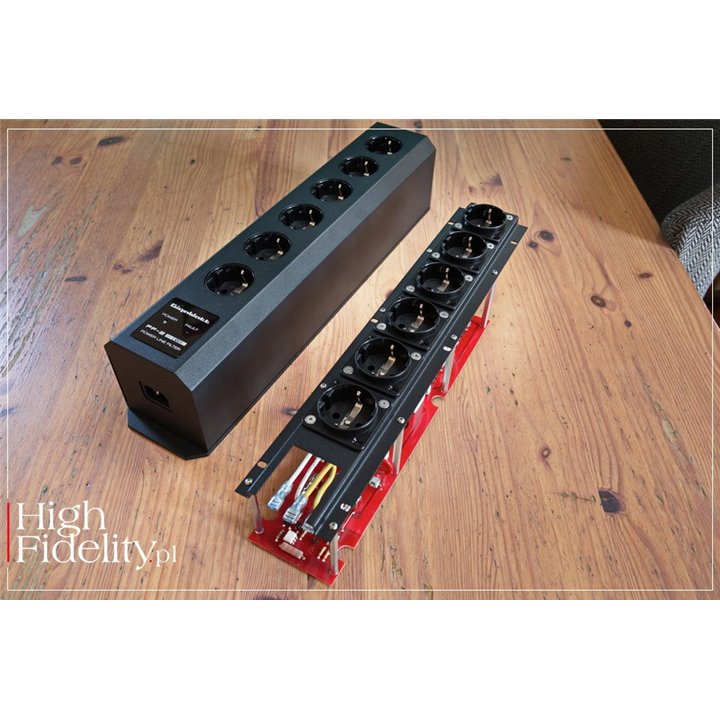

Za dystrybucję prądu w PF-2 SE EVO+ odpowiada autorski, wewnętrzny system firmy Gigawatt. Prąd jest dostarczany do każdej pary gniazd wyjściowych za pośrednictwem masywnych szyn, wykonanych ze sztab miedzi katodowej (Cu-ETP) o wyjątkowej czystości, które następnie poddano procesowi polerowania i pokrywania srebrem o wysokiej przewodności.

Wewnętrzne okablowanie wykonano z przewodników z posrebrzanej miedzi OFC w izolacji teflonowej. Zastosowanie topologii połączeń w gwiazdę, w połączeniu z imponującym, poprzecznym przekrojem każdej szyny wynoszącym 30 QMM, zapewnia stabilny i całkowicie równomierny rozkład mocy, niezależnie od bieżącego obciążenia poszczególnych wyjść. Wszystkie połączenia elektryczne w torze prądowym zrealizowano metodą skręcania i lutowania, rezygnując z połączeń śrubowych, by zminimalizować niekorzystną rezystancję.

Gniazda i konstrukcja zewnętrzna

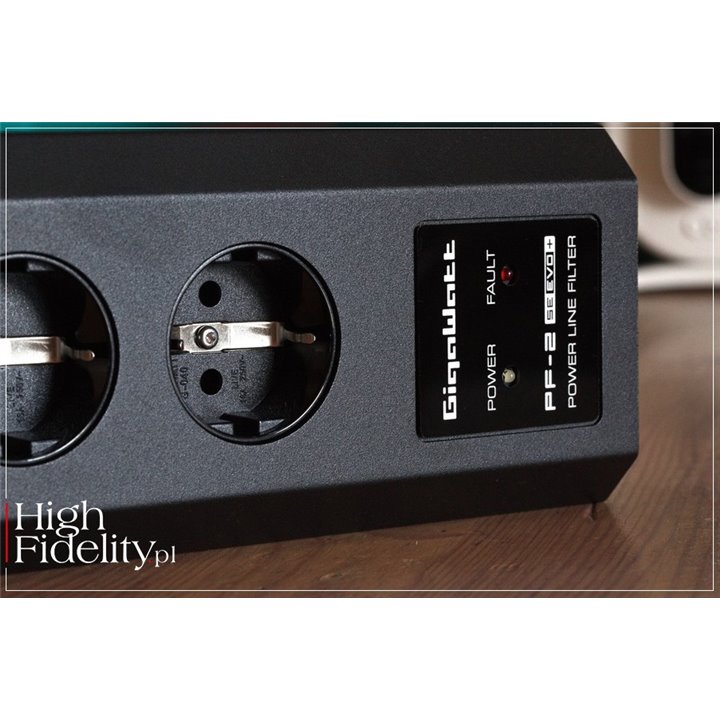

Listwa jest wyposażona w sześć, najwyższej klasy gniazd sieciowych GigaWatt G-040 typu Schuko, będących wewnętrznym, autorskim projektem i produktem firmy. Mosiężne styki w tych gniazdach zostały poddane srebrzeniu technicznemu, które celowo pomija metale pośrednie, takie jak miedź czy nikiel, mogące wprowadzać niepożądaną rezystancję szeregową. Gruba warstwa srebra oraz powiększona powierzchnia styku gwarantują pewne i niskorezystancyjne połączenie z wtykami. Dla zwiększenia bezpieczeństwa, gniazda G-040 można wyposażyć w zintegrowane przesłony przeciwporażeniowe. Listwa jest również dostępna na rynki międzynarodowe w wersjach z gniazdami typu NEMA 5-20R i australijskimi AS/NZS 3112.

Filtracja i ochrona bez kompromisów

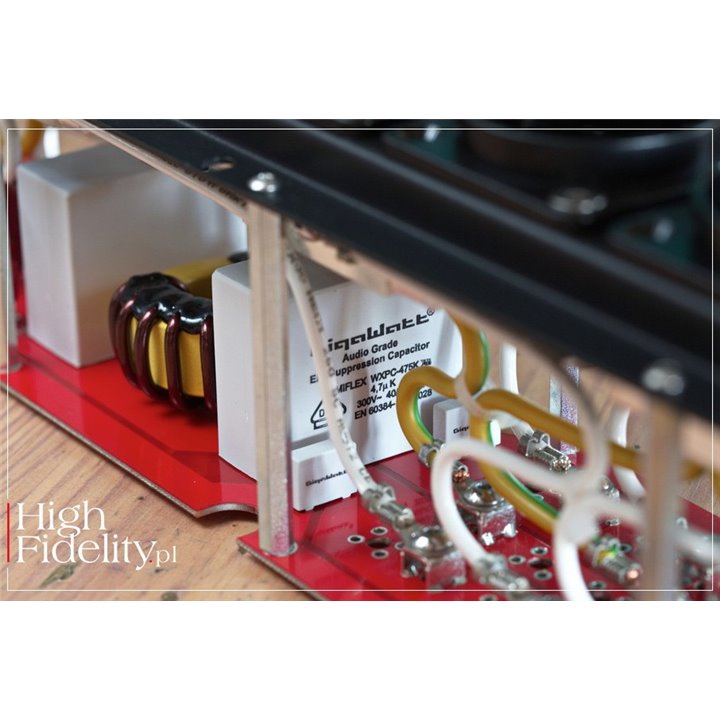

Tłumienie zakłóceń elektromagnetycznych powierzono filtrowi typu RLC. Blok filtrujący opiera się na metalizowanych kondensatorach poliestrowych o niskiej indukcyjności oraz rdzeniu filtrującym typu IP (Iron Powder). W wersji SE wykorzystano referencyjne, selekcjonowane kondensatory klasy Audio Grade, wyprodukowane przez firmę Miflex zgodnie ze ścisłą specyfikacją.

Wszystkie podzespoły filtrów montowane są przy użyciu srebrnego lutowania na masywnej, dwustronnej płytce drukowanej o dużym przekroju ścieżek. Listwa świadomie rezygnuje z tradycyjnych elementów zabezpieczających (bezpieczniki topikowe/termiczne), które negatywnie wpływają na dynamikę brzmienia. Ochronę przeciwprzepięciową zapewnia kaskadowy system zabezpieczeń złożony z iskierników plazmowych oraz warystorów nowej generacji UltraMOV, gwarantując kompleksową ochronę w połączeniu z prawidłową instalacją elektryczną.

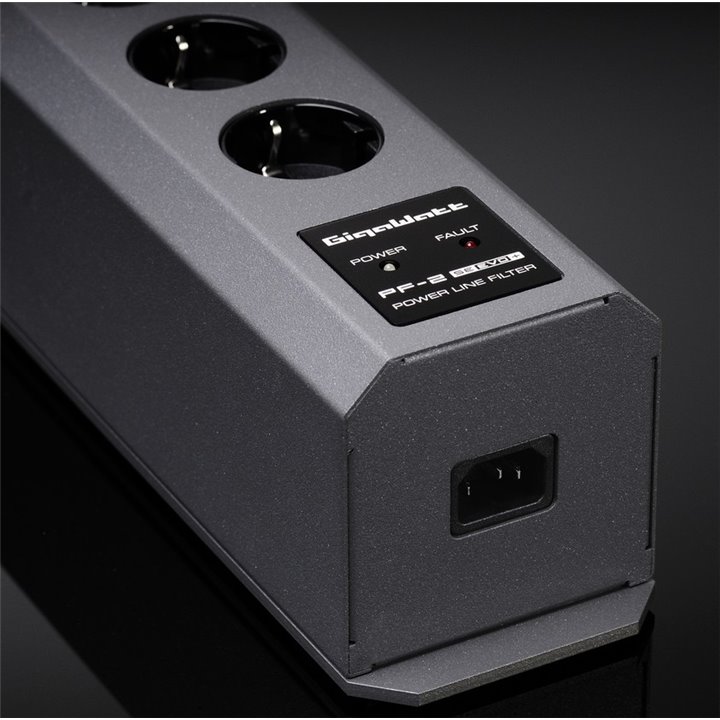

Wszystkie wewnętrzne elementy listwy są osłonięte w metalowej obudowie z podwójnym chassis, stanowiącej doskonale szczelny ekran chroniący przed zakłóceniami RFI i EMI. PF-2 SE EVO+ jest dostarczana z przewodem zasilającym PowerSync ULTRA lub LS-1 EVO+. Listwa posiada również diodę sygnalizującą prawidłową pracę oraz układ wskazujący niewłaściwą polaryzację zasilania lub uszkodzone uziemienie. Całość jest wykończona charakterystycznym, szarym lakierem proszkowym.

Dane techniczne:

• Gniazda wyjściowe: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
• Napięcie zasilania: 220-240 VAC 50/60 Hz lub 110-120 VAC 50/60 Hz
• Maksymalne obciążenie: 3 500 W
• Prąd maksymalny (ciągły): 16 A
• Pochłaniany udar prądowy: 13 000 A
• Wymiary (dł. x szer. x wys.): 420 x 90 x 94 mm
• Waga brutto: 4,50 kg

PowerSync ULTRA został stworzony z myślą o zasilaniu najbardziej zaawansowanych systemów audio. Dzięki swojej konstrukcji, z powodzeniem zasila zarówno całe systemy audio podłączone do pojedynczej listwy, jak i kondycjonery zasilania. Jest szczególnie polecany do zastosowań wymagających wysokiego, chwilowego poboru prądu z uwagi na jego imponujący przekrój poprzeczny.

Architektura przewodników

Konstrukcja kabla opiera się na ośmiu żyłach o przekroju 1,5 mm² każda. Każda z tych żył składa się z siedmiu pojedynczych, miedzianych drutów, które zostały skręcone w ciasnym splocie. Taki układ skręconych przewodników efektywnie ogranicza indukcyjność kabla, jednocześnie zachowując korzystnie dużą pojemność własną – kluczowe parametry dla dynamicznego zasilania.

Ekranowanie i tłumienie wibracji

Żyły robocze PowerSync ULTRA są chronione przez ekran statyczny, wykonany z laminowanej tworzywem folii aluminiowej. Szczelna struktura ekranu, pokrywająca 100% powierzchni przewodu, zapewnia doskonałą ochronę przed niepożądanymi zewnętrznymi szumami (EMI i RFI) oraz efektywnie zapobiega powstawaniu i rozprzestrzenianiu się wewnętrznych zakłóceń. W projekcie dużą wagę przywiązano także do redukcji drgań mechanicznych, które są generowane przez pole elektromagnetyczne indukowane wokół przewodników. Przewodniki otacza gruba warstwa izolacyjna, która pełni również rolę doskonałego materiału tłumiącego niepożądane wibracje. Zewnętrznie, przewód jest zabezpieczony siatką antystatyczną, która efektywnie zapobiega kumulacji ładunków elektrostatycznych.

Referencyjne wtyki i montaż

PowerSync ULTRA wykorzystuje firmowe wtyki sieciowe najwyższej jakości. Ich masywna konstrukcja z aluminium gwarantuje niezwykłą trwałość i niezawodność. Solidne złącza zostały wykonane z rodowanego mosiądzu, co zapewnia stabilną, niską impedancję i wytrzymuje większą liczbę cykli przełączania bez utraty parametrów. Styki wtyków poddano również specjalistycznej obróbce kriogenicznej i rozmagnesowaniu. Wszystkie przewodniki łączone są bez użycia cyny, a połączenia z wtykami są skręcane, co zapewnia optymalną i bezawaryjną pracę. Kabel w wersji BOX dostarczany jest w ekologicznym, drewnianym opakowaniu.

Dane techniczne:

• Dostępne wersje kabla: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112), IEC C15, IEC C19
• Znamionowy zakres pracy: 110-240 VAC 50/60 Hz
• Obciążalność: (ciągła): 16 A
• Waga brutto: 1,6 kg (Wersja Box)
• Średnica przewodu: 17mm
• Dostępne długości: 1.5 m – standard, (2m/2.5m/3m lub dłuższe – na zamówienie)
